WO 95/30079 A1, 09.11.1995. SU 307211 A, 01.09.1971. SU 1732019 A1, 07.05.1992. SU 1392252 A1, 30.04.1988.
Имя заявителя:
Общество с ограниченной ответственностью "МЕТАКОМ ПРОФИЛЬ" (RU)
Изобретатели:
Похващев Тимофей Иванович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "МЕТАКОМ ПРОФИЛЬ" (RU)
Реферат

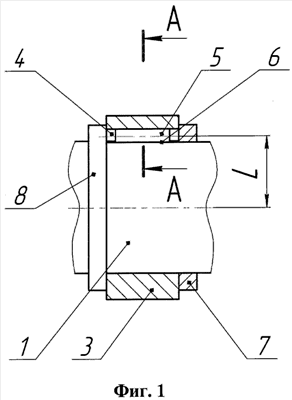

Изобретение относится к области машиностроения, а именно к шпоночным соединениям. Шпоночное соединение содержит вал с лыской, цилиндрическую шпонку с лыской, охватывающую вал, втулку с выполненной на ее внутренней поверхности, с торца, продольной цилиндрической канавкой с диаметром, равным диаметру шпонки, и осью, расположенной на расстоянии L от оси вала, равном L=0,5D+(0,2÷0,4)d, где L - расстояние между осью канавки втулки и осью вала, D - диаметр посадочной поверхности втулки и вала, d - диаметр шпонки. При этом ширина открытой части t канавки меньше диаметра шпонки. В результате снижается трудоемкость изготовления и сборки шпоночного соединения. 4 з.п. ф-лы, 2 ил.
