DE 3921878 А1, 12.04.1990. JP 2004125140 А, 22.04.2004. SU 1673767 А1, 30.08.1991.
Имя заявителя:
Оксенкруг Владимир Александрович (RU)
Изобретатели:
Оксенкруг Владимир Александрович (RU)
Патентообладатели:
Оксенкруг Владимир Александрович (RU)
Реферат

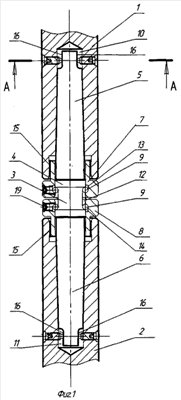

Изобретение относится к машиностроению и может быть использовано в станкостроении, например, для наращивания валов токарных автоматов и в других областях, где требуется соосное соединение валов или других деталей с передачей крутящего момента между ними. Высокоточное конусное соединение валов содержит установленные валы 1 и 2, шпиндель 3, оппозитно расположенные хвостовики 5, 6 и запорные муфты 5, 6 с шариками 9. Хвостовики шпинделя выполнены коническими, входящими в осевые отверстия валов 10, 11. Шпиндель имеет цилиндрическую среднюю часть 4, в которой выполнена кольцевая канавка 12. Шарики расположены в полостях, образованных кольцевой канавкой шпинделя и кольцевыми канавками 13 и 14, расположенными на запорных муфтах. Муфты имеют наружную цилиндрическую резьбу 15, входящую в ответную внутреннюю резьбу вала с возможностью осевого перемещения вала относительно шпинделя. Изобретение направлено на повышение надежности крепления. 1 з.п. ф-лы, 2 ил.
