SU 1771253 С, 27.02.1995. RU 2278999 C1, 27.06.2006. RU 34663 U1,.10.12.2003. RU 2109181 C1, 20.04.1998. DE 2060653 A1, 16.06.1971.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный технологический университет растительных полимеров" (RU)
Изобретатели:
Шемякин Эдуард Валентинович (RU) Чижик Надежда Алексеевна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный технологический университет растительных полимеров" (RU)
Реферат

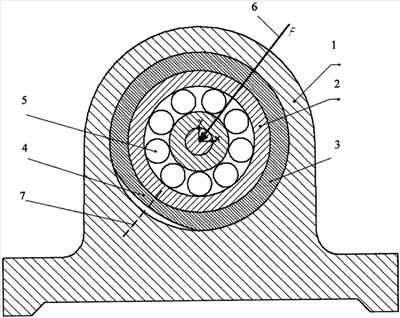

Изобретение относится к области машиностроения и может использоваться в подшипниковых узлах. Устройство подшипникового узла, включающего цапфу вала, корпус (1) и подшипник качения, содержит кольцо (3) с локальной зоной переменной жесткости, имеющее зазор с наружным кольцом (2) подшипника и натяг с корпусом (1), которое можно поворачивать. При изменении направления внешней нагрузки кольцо (3) можно поворачивать, а затем фиксировать в корпусе таким образом, чтобы плоскость (7) минимальной жесткости зоны совпала с вектором (6) радиальной нагрузки на подшипник качения. Размеры и форма локальной зоны (4) задает нужный закон распределения нагрузки между телами качения (5). В результате обеспечивается увеличение долговечности подшипникового узла за счет оптимального распределения нагрузки между телами качения от рабочей нагрузки; сохранения циркуляционного режима нагружения; ликвидации концентрации напряжений и возможности следить за изменением направления нагрузки подшипникового узла. 1 ил.
