RU 2222724 C2, 27.01.2004. RU 2279573 C1, 10.07.2006. US 5219231 A, 15.06.1993. SU 1783184 A1, 23.12.1992. SU 1788353 A1, 15.01.1993.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Воронежская государственная лесотехническая академия" (RU)
Изобретатели:
Аксенов Алексей Александрович (RU) Винник Николай Иосифович (RU) Свиридов Леонид Тимофеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Воронежская государственная лесотехническая академия" (RU)
Реферат

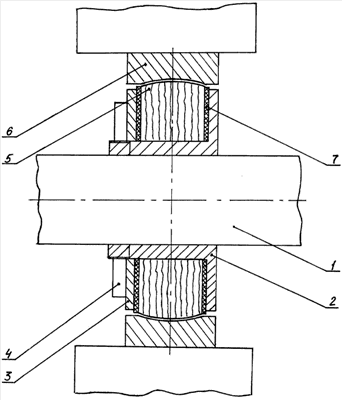

Изобретение используется в машиностроении и ремонтном хозяйстве для изготовления самоустанавливающихся подшипников из прессованной древесины. Узел трения с подшипником из прессованной древесины в виде обратной пары трения содержит вал (или ось) (1), на котором жестко закреплена внутренняя обойма с секторной втулкой (5) из прессованной древесины с радиальным расположением волокон, и наружную металлическую обойму (6), закрепленную в корпусе узла трения. Втулка (5), имеющая наружную сферическую поверхность трения, зажата с двух боковых сторон компенсирующими кольцами (7), выполненными из материала, имеющего большой коэффициент температурного расширения. Обойма (6), установленная с возможностью вращения и охватывающая втулку (5), имеет вогнутую сферическую форму поверхности трения и может крепиться в корпусе узла трения различными способами. Технический результат: повышение прочности, надежности и работоспособности узла трения в целом путем стабилизации механических свойств при различных температурных условиях эксплуатации. 1 з.п. ф-лы, 1 ил.
