RU 2378542 C2, 10.01.2010. US 5975533 A, 02.11.1999. US 7534047 B2, 19.08.2009. GB 1191685 A, 13.10.1970. RU 2129966 C1, 10.05.1999.
Имя заявителя:
АМСТЕД Рэйл Компани, Инк. (US)
Изобретатели:
МЕЙСОН Майкл (US) ХАББАРД Пол (US) ФЕТТИ Марк (US)
Патентообладатели:
АМСТЕД Рэйл Компани, Инк. (US)
Приоритетные данные:
08.03.2010 US 12/660,916
Реферат

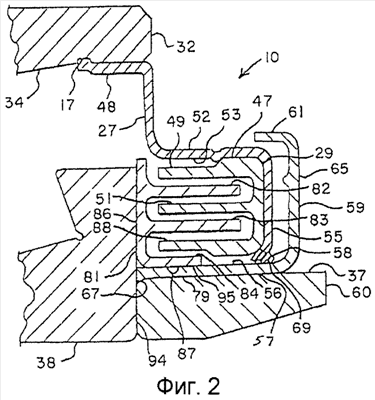

Изобретение относится к подшипникам, предназначенным для установки на шейке вала (на цапфе, на конце оси), в частности к усовершенствованным средствам уплотнения подшипниковых узлов для использования в железнодорожном грузовом вагоне. Узел роликоподшипника содержит: внутреннее (38), наружное (32), износостойкое (60) и маслобойное кольца, уплотнение, ротор (81) и статор (47). Кольцо (38) имеет обращенную наружу дорожку качения и в основном плоскую, аксиально внутреннюю грань, а кольцо (32) имеет обращенную внутрь дорожку (34) качения и цилиндрическую расточку. Кольцо (60) расположено рядом с гранью кольца (38), аксиально внутрь от нее. Уплотнение имеет первую концевую секцию (48), промежуточную секцию (27) и вторую концевую секцию (55), причем первая концевая секция (48) введена в расточку (17) кольца (34). Ротор (81) содержит базовую секцию (86), радиально внешнюю секцию (82), радиально промежуточную секцию (83) и радиально внутреннюю секцию (84), которая имеет внешнюю поверхность, параллельную внешней поверхности кольца (60). Статор (47) содержит базовую секцию (29), радиально внешнюю секцию (49), радиально промежуточную секцию (51) и радиально внутреннюю секцию (88). Секция (49) (по второму варианту узла - по меньшей мере участок секции (49)) расположена между секцией (27) и секцией (83) и имеет внешнюю поверхность, расположенную рядом с секцией (27). Секция (51) (по второму варианту узла - по меньшей мере участок секции (51)) расположена между секциями (82) и (83), а по меньшей мере участок секции (88) расположен между секциями (83) и (84). Маслобойное кольцо имеет базовую секцию (57), расположенную (по второму варианту узла - участок секции (57)) между цилиндрической поверхностью кольца (60) и секцией (84). Технический результат: создание усовершенствованного уплотнения подшипникового узла, которое удерживает смазочный материал внутри уплотнительного узла и загрязняющие вещества снаружи от него. 2 н. и 16 з.п. ф-лы, 4 ил.
