JP 9100836 A, 15.04.1997. RU 2135851 C1, 27.08.1999. RU 2387892 C2, 27.04.2010. DE 149302 С, 02.04.1904. RU 2161740 C2, 10.01.2001.
Имя заявителя:
Захаров Евгений Николаевич (RU)
Изобретатели:
Захаров Евгений Николаевич (RU) Богачев Юрий Вячеславович (RU) Харчев Алексей Сергеевич (RU)
Патентообладатели:
Захаров Евгений Николаевич (RU)
Реферат

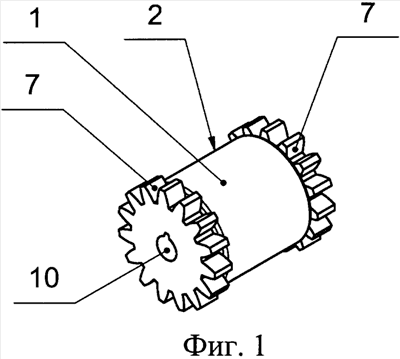

Изобретения относятся к области машиностроения, а именно к круговым и линейным опорам качения. Элемент качения содержит тело (1) качения с рабочей поверхностью (2) качения, контактирующей с опорными поверхностями дорожек качения, по меньшей мере, одну шестерню (7), установленную соосно с телом (1) качения и зацепленную с зубьями, расположенными эквидистантно дорожкам качения, при этом шестерня (7) зафиксирована от проворота относительно тела (1) качения. Тело (1) качения и шестерня (7) установлены на общей цилиндрической оси (10), расположенной в сквозных отверстиях тела (1) качения и шестерни (7). Устройство фиксации шестерни (7) с телом (1) качения выполнено в виде, по меньшей мере, одного выступа, расположенного вдоль образующей цилиндрической поверхности оси (10) и входящего в ответный продольный паз в сквозных отверстиях тела (1) качения и шестерни (7). Также предложен способ изготовления вышеописанного элемента качения. Способ заключается в том, что тело качения (1) и шестерню (7) изготавливают в виде отдельных элементов - каждое со сквозным центральными отверстием, в которые вводят ось (10), при этом шестерню (7) устанавливают на торцевой стороне тела (1) качения. Фиксируют проворот шестерни (7) относительно тела (1) качения при помощи, по меньшей мере, одного выступа или паза, расположенного на внутренней поверхности сквозных отверстий, а наружную поверхность оси (10) снабжают, по меньшей мере, одним ответным пазом или выступом, взаимодействующим с выступом или пазом отверстий. Технический результат: повышение надежности работы и ресурса подшипника при использовании в условиях предельно возможных скоростных и нагрузочных режимов. 2 н. и 7 з.п. ф-лы, 7 ил.
