SU 977668 A, 30.11.1982. RU 2206695 C1, 20.06.2003. RU 2161236 C1, 27.12.2000. RU 2209910, 10.08.2003. ЕР 0149290 А2, 24.07.1985. JP 2006188916 A, 20.07.2006. СА 2237513 А1, 12.11.1999.
Имя заявителя:
Общество с ограниченной ответственностью "ВНИИБТ-Буровой инструмент" (RU)
Изобретатели:
Чудаков Георгий Флавьевич (RU) Мялицин Николай Юрьевич (RU) Мингараев Владимир Геннадьевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "ВНИИБТ-Буровой инструмент" (RU)
Реферат

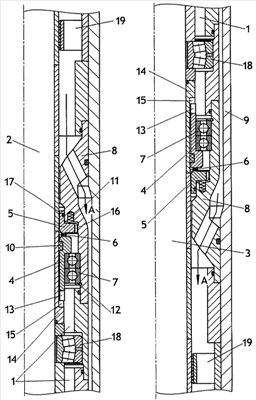

Изобретение относится к буровой технике, а именно к системам маслозащиты узлов (подшипников шпинделей, редукторов и др.) забойных двигателей, применяемых для бурения наклонно-направленных скважин. Система маслозащиты забойного двигателя содержит маслонаполненную камеру, один или более вращающихся валов с уплотнениями, включающими корпус, кольца с уплотняющими торцами. Одно из колец зафиксировано в корпусе, а другое вращается с валом. Уплотнения снабжены двумя или более радиальными подшипниками, на которых установлены вращающиеся кольца с уплотняющими торцами, при этом валы снабжены радиальными выступами, а вращающиеся кольца снабжены торцовыми выступами, входящими в зацепление с радиальными выступами валов. Обеспечивает повышение надежности и долговечности известных систем маслозащиты, с торцовыми уплотнениями вращающихся валов забойных двигателей, улучшаются условия смазки герметизируемых механизмов и повышается срок службы забойных двигателей. 4 з.п. ф-лы, 1 ил.
