DE 19615824 A1, 23.10.1997. FR 1147702 A, 28.11.1957. US 5836699 A, 17.11.1998. DE 3743086 A1, 29.06.1989. WO 0212740 A1, 14.02.2002. US 2004042698 A1, 04.03.2004. FR 1310614 A, 30.11.1962. SU 119751 A1, 01.01.1959.
Имя заявителя:
КХС АГ (DE)
Изобретатели:
БЕРНХАРД Герберт (DE)
Патентообладатели:
КХС АГ (DE)
Приоритетные данные:
18.05.2005 DE 102005023575.1
Реферат

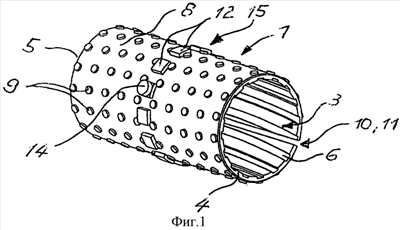

Изобретение относится к подшипниковому устройству для опирания вала машин, применяемых в определенных областях промышленности, например в пищевой, лекарственной промышленности или промышленности по производству напитков. Подшипниковое устройство для вала содержит опорную втулку (1), помещаемую в опорно-посадочное отверстие детали машины или детали скольжения, опорного подшипника, причем, по меньшей мере, в отверстии выполнены выемки для подвода и отвода сред. Втулка (1) имеет на своем направленном к опорному и/или направляющему валу (2) внутреннем отверстии (3) несколько проходящих от торцевой стороны (4) к торцевой стороне (5) выемок (6), а на обращенной к отверстию внешней периферии (8) - некоторое число возвышений (9). По меньшей мере, часть (12, 14) возвышений (9) выполнена для радиальной и осевой фиксации втулки (1), а часть возвышений (12) для осевой фиксации выполнена с возможностью входа в, по меньшей мере, частично огибающую канавку отверстия (7). Втулка (1) выполнена с возможностью изменения диаметра относительно ее окончательного монтажного диаметра для монтажа и демонтажа. Пазообразные выемки (6) выполнены, по меньшей мере частично, вокруг периферии вала (2) с возможностью отклонения среды и спиралеобразными. При этом предусмотрено множество возвышений (9), отстоящих от внешней периферии (8), при этом, по меньшей мере, возвышения, не предназначенные для фиксации втулки (1), имеют цилиндрическую форму. Технический результат: улучшение очистки или стерилизации таких подшипниковых устройств, обеспечение простого монтажа и замены соответствующих опорных элементов. 8 з.п. ф-лы, 4 ил.
