GB 1434324 А, 05.05.1976. US 4678348 А, 07.07.1987. Ишлинский А.Ю. Новый политехнический словарь. - М.: Большая энциклопедия, 2003, с.495. US 2003190101 A1, 09.10.2003. US 4620803 A, 04.11.1986. GB 619140 A, 04.03.1949. RU 2229039 C2, 20.05.2004.
Имя заявителя:
Х.Е.Ф. (FR)
Изобретатели:
БАРЛЕРЕН Жан-Клод (FR) ШОДЮИРОН Эрик (FR)
Патентообладатели:
Х.Е.Ф. (FR)
Приоритетные данные:
21.02.2005 FR 0550474
Реферат

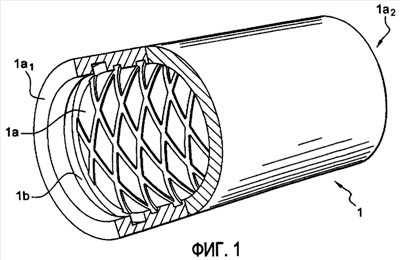

Изобретение относится к самосмазывающимся направляющим деталям для шарниров и подшипников. Самосмазывающаяся направляющая деталь для шарниров и подшипников, предварительно смазанная и эксплуатируемая в режиме полужидкостной смазки, содержит отверстие (1а) для установки со скольжением и возможностью шарнирного соединения и (или) скользящего перемещения конструктивного элемента. При этом корпус (1) изготовлен из материала, обладающего высокой износостойкостью, в том числе устойчивостью к явлениям задира и (или) коррозии. Каждый из краев высверленного отверстия (1а) содержит, по меньшей мере, один кольцевой желобок (1b) и (1с) для предотвращения вытекания консистентной смазки из зоны трения. В высверленном отверстии (1а), по меньшей мере, между кольцевыми желобками (1b) и (1с) содержатся канавки, которые расположены выходящими, по меньшей мере, в один из кольцевых желобков и могут служить для сохранения смазки. Причем для подачи в канавки смазки кольцевые желобки (1е) рассредоточены по всей длине корпуса с интервалом (е), рассчитываемым по формуле: Ре6р, где р - интервал между канавками; е - расстояние между кольцевыми желобками. Технический результат - создание запаса консистентной смазки в зоне трения, при этом не только устраняется возможность удаления консистентной смазки или других типов смазывающих веществ, а наоборот создаются условия для пополнения запасов смазки в этой зоне трения. 7 з.п. ф-лы, 10 ил.
