RU 2224919 С2, 27.02.2004. US 4919547 А, 24.04.1990. US 5795073 А, 18.08.1998. RU 2107847 С1, 27.03.1998. SU 1705628 А1, 15.01.1992.
Имя заявителя:
Чмут Александр Алексеевич (UA)
Изобретатели:
Чмут Александр Алексеевич (UA)
Патентообладатели:
Чмут Александр Алексеевич (UA)
Реферат

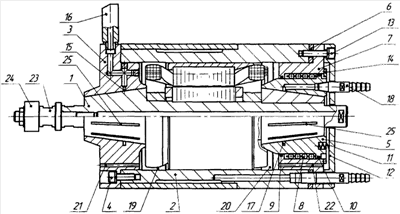

Изобретение относится к станкостроению и может быть использовано в шпиндельных узлах шлифовальных станков, например в электрошпинделях внутришлифовальных станков для подшипниковой промышленности. Газовая опора содержит приводной вал (1), смонтированный в корпусе (2) на двух радиально-упорных подшипниках, образованных коническими поверхностями вала (1) и охватывающими их коническими поверхностями втулок (3, 5), которые разделены между собой газовым зазором, а также систему подачи смазки. Одна втулка (3) установлена в корпусе (2) жестко, а вторая втулка (5) - через регулировочное кольцо (6) с возможностью осевого перемещения посредством устройства смещения, воздействующего на торцевую поверхность этой втулки (5), а на конических поверхностях вала (1) выполнены глухие продольные сегментные канавки (25) переменной глубины, которые увеличиваются к торцам подшипников. При этом вторая втулка (5) со стороны корпуса (2) опирается на герметичную шариковую кассету (8). Устройство смещения выполнено в виде группы пружин (11) с различной жесткостью. Технический результат: обеспечение сохранения постоянной толщины газового зазора, что приводит к увеличению несущей способности опоры и повышению надежности ее работы. 1 з.п. ф-лы, 1 ил.
