ЕР 0207915 A1, 07.01.1987. US 3972572 A, 03.08.1976. GB 988401 A, 07.04.1965. US 2763379 A, 18.09.1956. GB 504598 A, 27.04.1939. GB 547389 A, 25.08.1942. SU 861169 A1, 07.09.1981.
Имя заявителя:
ФРАМО ИНЖИНИРИНГ АС (NO)
Изобретатели:
БЁЕ Кетил (NO) СЭЙМ Ларс (NO) ОСМУЛЬ Видар (NO)
Патентообладатели:
ФРАМО ИНЖИНИРИНГ АС (NO)
Приоритетные данные:
02.03.2007 NO 20071187
Реферат

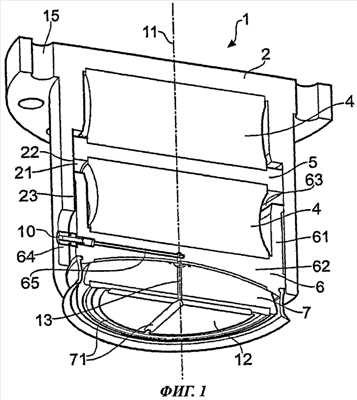

Изобретение относится к эластичному подшипнику скольжения, используемому в опорах крупногабаритных, тяжелых и вращающихся элементов, и может использоваться, например, в опоре башни на борту судна, подъемного крана, моста и т.п., где внешние воздействия оказывают на подшипники большие динамические нагрузки. Эластичный подшипник (1) содержит опорную поверхность (12), связанную с вкладышем подшипника, установленным в корпусе (2) с центральной осью (11). Подшипник выполнен с возможностью поглощения нагрузок, действующих на опорную поверхность (12). Вкладыш подшипника содержит средства (4, 5, 6, 7) последовательного поглощения нагрузок, воздействующих на подшипник (1). Средства включают вдоль оси (11) корпуса (2) два или более упругих элемента (4) с различными модулями упругости, установленных в корпусе (2) с возможностью размещения между ними вдоль оси (11), по меньшей мере, одной проставки (5), а также включают передающий усилие элемент (7), установленный между поверхностью (12) и элементами (4). Элемент (7) имеет на стороне, обращенной от поверхности (12), поверхность в виде части сферы, прилегающую к ответной поверхности ограничительного тела (6), посредством чего обеспечивается возможность наклона или углового отклонения поверхности (12) относительно оси (11) без соответствующего углового отклонения элементов (4). Тело (6) останавливает сжатие элемента (4) и состоит, по меньшей мере, из одного элемента, установленного между поверхностью (12) и проставкой (5). Тело (6) ограничивает движение поверхности (12) и проставки (5) навстречу друг другу. Также предложен способ текущего ремонта и технического обслуживания устройства. Технический результат - создание подшипника, способного воспринимать как обычные, так и большие переменные нагрузки, и меньше подверженного износу опорных поверхностей, а также простого в производстве и в техническом обслуживании и текущем ремонте. 2 н. и 11 з.п. ф-лы, 4 ил.
