US 5427455 A, 27.06.1995. US 5116143 A, 26.05.1992. JP 3636328 B1, 06.04.2005. RU 2137954 C1, 20.09.1999. US 6170808 B1, 09.01.2001. GB 191203538 A, 12.02.1913. US 147247 A, 10.02.1874. US 2005014582 A1, 20.01.2005. US 1126971 A, 02.02.1915.
Имя заявителя:
Ермилов Юрий Иванович (RU)
Изобретатели:
Ермилов Юрий Иванович (RU)
Патентообладатели:
Ермилов Юрий Иванович (RU)
Реферат

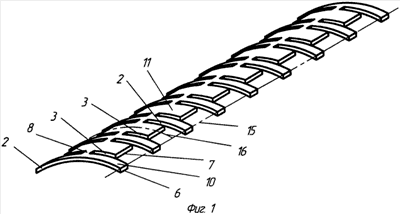

Изобретение относится к упругим элементам лепестковых газодинамических подшипников, применяющихся в малогабаритных высокоскоростных турбомашинах. Пружина, вырезанная из одной пластины, содержит множество элементарных дугообразных по форме пружин (2) и (3). Пружины (2) и (3) располагаются поочередно. Короткие пружины (2) имеют одинаковую длину между опорными краями. Длинные пружины (3) также имеют одинаковую длину. Элементарные пружины (2) и (3) соединены между собой узкими перемычками (8). За счет различия длины пружин (2) и (3) достигается переменная зависимость суммарной жесткости листовой пружины от нагрузки. За счет переменной ширины для пружин (2) и/или переменной ширины для пружин (3) достигается переменная жесткость листовой пружины в направлении расположения элементарных пружин. Решение направлено на снижение износа поверхностей трения вала и подшипника при пуске и остановке ротора турбомашин, на уменьшение радиального смещения ротора в подшипнике под действием большой нагрузки и обеспечение высокой предельной несущей способности подшипника при большой частоте вращения ротора, а также на обеспечение задания различной величины максимального прогиба элементарных пружин и обеспечение удобства изготовления листовой пружины. 6 з.п. ф-лы, 12 ил.
