SU 1263950 A1, 15.10.1986. SU 1365561 A1, 20.11.1995. SU 1749565 A1, 23.07.1992.
Имя заявителя:
Открытое акционерное общество "Магнитогорский металлургический комбинат" (RU)
Изобретатели:
Гамей Анатолий Илларионович (RU) Ледовский Анатолий Михайлович (RU) Шутов Игорь Яковлевич (RU) Ищенко Виктор Федорович (RU) Балюх Сергей Александрович (RU) Садыков Радик Хайдарович (RU) Адигамова Асия Салиховна (RU) Спасеев Дмитрий Валерьевич (RU) Трофимов Вадим Витальевич (RU)
Патентообладатели:
Открытое акционерное общество "Магнитогорский металлургический комбинат" (RU)
Реферат

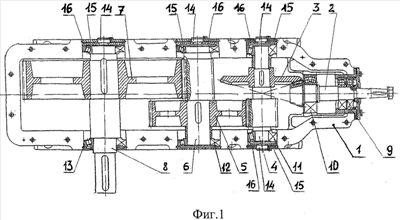

Изобретение относится к машиностроению и может быть использовано, в частности, в конически-цилиндрических зубчатых редукторах. Зубчатый редуктор содержит три ступени, составленные из зубчатых колес, жестко связанных с валами, которые установлены посредством подшипников (9-12) типа конически-роликовых однорядных в корпусе. Регулировочные гайки (14) с дистанционными шайбами (16) закреплены в крышках (15) корпуса (1) в торцах валов. Первая ступень выполнена конической, другие ступени - цилиндрическими с косозубым зацеплением. Вторая ступень содержит две регулировочные гайки (14). Третья ступень и вал колеса третьей ступени - по одной регулировочной гайке (14). Шаг резьбового соединения регулировочной гайки выбран эмпирическим путем оптимально целесообразным, равным 1.5 мм. Изобретение позволяет повысить надежность работы редуктора в подшипниках, регулировать зазоры в подшипниках до оптимального, исключить интенсивный износ и разрушения оборудования за счет равномерного перераспределения переменных осевых нагрузок в зубчатом зацеплении. 2 ил.
