SU 43816 А1, 05.08.1974. SU 634027 А1, 25.11.1978. RU 2092721 С1, 10.10.1997. JP 58057514 А, 05.04.1983. ЕР 0586861 А1, 16.03.1994.
Имя заявителя:
Открытое акционерное общество "Центральное конструкторское бюро машиностроения" (RU)
Изобретатели:
Медведев Леонид Фёдорович (RU) Паутов Юрий Михайлович (RU) Семёновых Александр Сергеевич (RU) Казанцев Родион Петрович (RU) Шуцкий Сергей Юрьевич (RU)
Патентообладатели:
Открытое акционерное общество "Центральное конструкторское бюро машиностроения" (RU)
Реферат

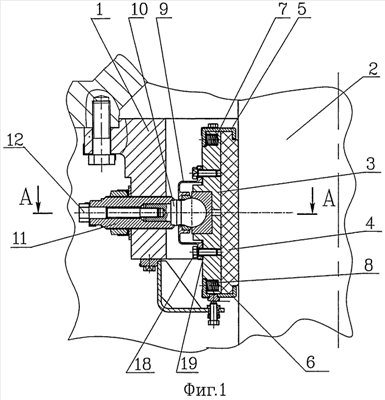

Изобретение относится к подшипникам скольжения с рабочей поверхностью из силицированного графита, применяемым в электро- и гидромашинах с валами большого диаметра, преимущественно, в главных циркуляционных насосных агрегатах на АЭС. Подшипник содержит несколько самоустанавливающихся сегментов, расположенных внутри корпуса (1) равномерно по окружности вала (2) и охватывающих цапфу вала с радиальным зазором, а также соответствующее количество опорных механизмов для сегментов. В каждом сегменте несущий (3) и антифрикционный (4) элементы в виде пластин упруго сопряжены. Опорный механизм для каждого сегмента включает шаровой палец (10), охватывающий его пружинный стакан (9), образующий разъемное соединение с элементом (3) и опорную шпильку (11) со сквозным осевым отверстием (15), ввернутую в корпус (1). Сферические углубления (13) в элементе (3) и днище стакана (9) образуют с пальцем (10) сферический шарнир, поджимаемый стаканом (9). Палец (10) сопряжен с шпилькой (11) посредством винта (12), вворачиваемого снаружи подшипника через отверстие шпильки (11) в палец (10). Технический результат: обеспечение использования силицированного графита в условиях охлаждения и смазки подшипника водой, исключение повреждений элементов из силицированного графита за счет изгибных напряжений, а также термических деформаций, уменьшение до безопасного уровня силовых нагрузок в подшипнике. 2 з.п. ф-лы, 2 ил.
