SU 1548544 A1, 07,03.1990. RU 2210685 С2, 20.08.2003. RU 2315211 С2, 27.06.2006. SU 1800165 A1, 07.03.1993. JP 60196425 A, 04.10.1985.
Имя заявителя:
Закрытое акционерное общество "Научно-исследовательский и конструкторский институт центробежных и роторных компрессоров им. В.Б. Шнеппа" (RU)
Изобретатели:
Баткис Григорий Семенович (RU) Хайсанов Владимир Константинович (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-исследовательский и конструкторский институт центробежных и роторных компрессоров им. В.Б. Шнеппа" (RU)
Реферат

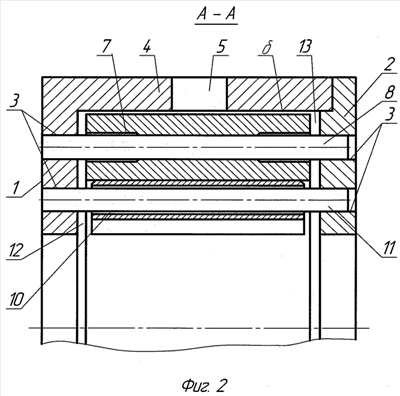

Изобретение относится к области компрессоростроения и может быть использовано в воздушных центробежных компрессорных машинах, где отсутствуют концевые гидродинамические уплотнения, выполняющие роль демпфера. Упругодемпферный сегментный подшипник скольжения содержит корпус, имеющий торцевые стенки (1; 2), и цилиндрическую стенку (4) с отверстием (5) для подвода масла, установленную в нем с зазором для смазки обойму (6), связанную с корпусом посредством упругих элементов (8), самоустанавливающиеся сегменты (9), взаимодействующие с внутренней стороной обоймы (6). Упругие элементы (8) выполнены в виде штифтов, каждый из которых установлен в соответствующем отверстии (7) обоймы (6) и в соосных им отверстиях (3) торцевых стенок (1; 2). Каждый самоустанавливающийся сегмент (9) выполнен с отверстием (10), в котором размещен штифт (11), проходящий через соосные ему отверстия в торцевых стенках (3). Технический результат: повышение надежности подшипника, его долговечности, технологичности в изготовлении, а также обеспечение простой и быстрой сборки подшипника. 2 з.п. ф-лы, 2 ил.
