RU 2235225 C2, 27.09.2003. US 4657090 A, 14.04.1987. RU 2201489 C1, 20.04.2002. RU 2277189 C1, 27.05.2006. RU 2176015 C1, 20.11.2001.
Имя заявителя:
Полей Николай Лейбович (RU)
Изобретатели:
Полей Николай Лейбович (RU)
Патентообладатели:
Полей Николай Лейбович (RU)
Реферат

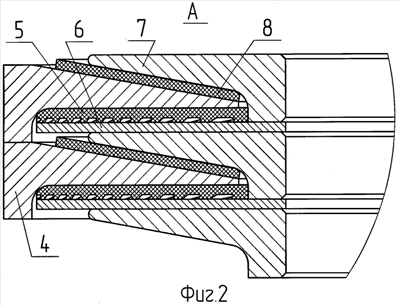

Изобретение относится к подшипниковым опорам приводных двигателей и механизмов, а именно к приводам для вращательного бурения, размещенным в скважине, для разгрузки забойных двигателей от осевых и радиальных нагрузок. Шпиндельная опора забойного двигателя состоит из наружного неподвижного корпуса и вращающегося внутри него на подшипниках скольжения (осевых и радиальных) вала. Пакет осевых подшипников выполнен в виде кольцевых опор (пят (7) и подпятников (4)) с поперечным сечением в виде взаимосопряженных прямоугольных треугольников, причем основная опорная плоскость перпендикулярна оси шпиндельной опоры. Между пятами (7) вала установлены промежуточные листовые шайбы (6). Эластомерные подложки (5, 8) выполнены листовыми незащемленными шайбами и на несущих поверхностях могут иметь рельефные выемки. На верхней подложке (5), свободно размещенной на подпятнике (4), выемки выполнены в виде дуг окружности, эксцентрично расположенных относительно оси подложки (5) с положительным градиентом направления по ходу вращения вала от края подложки (5) к ее центру и анизотропией жесткости в радиальной системе координат: по ходу вращения вала жесткость меньше, чем в обратном направлении. На нижней подложке (8), размещенной между сопрягаемыми конусными поверхностями подпятника (4) и пяты (7), выемки могут быть концентрическими с анизотропией жесткости в радиальном направлении: снаружи к центру подложки (8) жесткость выше, чем в обратном направлении. Опора может быть выполнена маслонаполненной. Технический результат - создание более компактной шпиндельной опоры бурового забойного двигателя с увеличенным ресурсом, малой материалоемкостью и высокой ремонтопригодностью, с расширенными эксплуатационными характеристиками и технологичной в изготовлении. 3 з.п. ф-лы, 4 ил.
