РАЗВЕРТЫВАЮЩЕЕСЯ ШАРНИРНОЕ СОЕДИНЕНИЕ

Номер публикации патента: 2474736

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011132994/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16C011/04   H01Q015/14
Аналоги изобретения: RU 2396649 C1, 10.08.2010. RU 94767 U1, 27.05.2010. RU 2084994 C1, 20.07.1997. US 5911536 A, 15.06.1999.

Имя заявителя: Федеральное государственное унитарное предприятие "Конструкторское бюро "Арсенал" имени М.В. Фрунзе" (RU)
Изобретатели: Блинов Александр Филиппович (RU)
Бондарев Андрей Вячеславович (RU)
Гиммельман Вадим Георгиевич (RU)
Злотников Михаил Михайлович (RU)
Ринейский Алексей Антонович (RU)
Романов Андрей Васильевич (RU)
Скородумов Максим Анатольевич (RU)
Щесняк Сергей Степанович (RU)
Патентообладатели: Федеральное государственное унитарное предприятие "Конструкторское бюро "Арсенал" имени М.В. Фрунзе" (RU)

Реферат

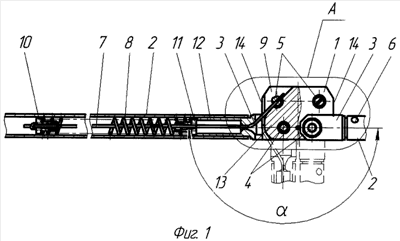

Изобретение относится к области машиностроения, в частности к шарнирным соединениям, и преимущественно может быть использовано в развертываемых стержневых конструкциях каркасов параболических антенных рефлекторов, применяемых, например, в космической технике. Соединение содержит корпус (1) с двумя осями (4) и два полых стержневых элемента (2), каждый из которых установлен на оси (4) с возможностью поворота и подпружинен относительно корпуса пружиной (8). Каждый элемент (2) снабжен гибкой тягой (7), расположенной в его полости, а корпус (1) снабжен двумя профилированными элементами (13) с выпуклой поверхностью, каждая из которых обращена к элементу (2) и размещена между осью (4) и элементом (2). Пружина (8) выполнена в виде пружины сжатия и установлена в полости элемента (2) с возможностью взаимодействия одним концом с элементом (2), а другим концом с концом тяги (7), расположенным внутри элемента (2). Выступающая из элемента (2) часть каждой тяги (7) размещена на выпуклой поверхности элемента (13) и прикреплена своим концом к корпусу (1). Технический результат: повышение моментов сил, создаваемых пружинами шарнирного соединения. 5 з.п. ф-лы, 4 ил.
