| КАРДАННЫЙ ШАРНИР |  |
Номер публикации патента: 2178844 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16C011/06 F16D003/26 | | Аналоги изобретения: | SU 903598, 17.02.1982. SU 413289, 30.01.1974. US 3611751, 12.10.1971. SU 872823, 15.10.1981. DE 19925862, 23.12.1999. |
| Имя заявителя: | Дочернее предприятие "НЕКСУС - Производственно-коммерческая компания" (UA) | | Изобретатели: | Федосов Владимир Гарольдович (UA)
Хацкелян Игорь Павлович (UA)
Алексеенко Георгий Яковлевич (UA)
Остапенко Георгий Леонидович (UA)
Алексеенко Богдан Георгиевич (UA) | | Патентообладатели: | Дочернее предприятие "НЕКСУС - Производственно-коммерческая компания" (UA) | | Номер конвенционной заявки: | 2000095401 | | Страна приоритета: | UA |
Реферат | |

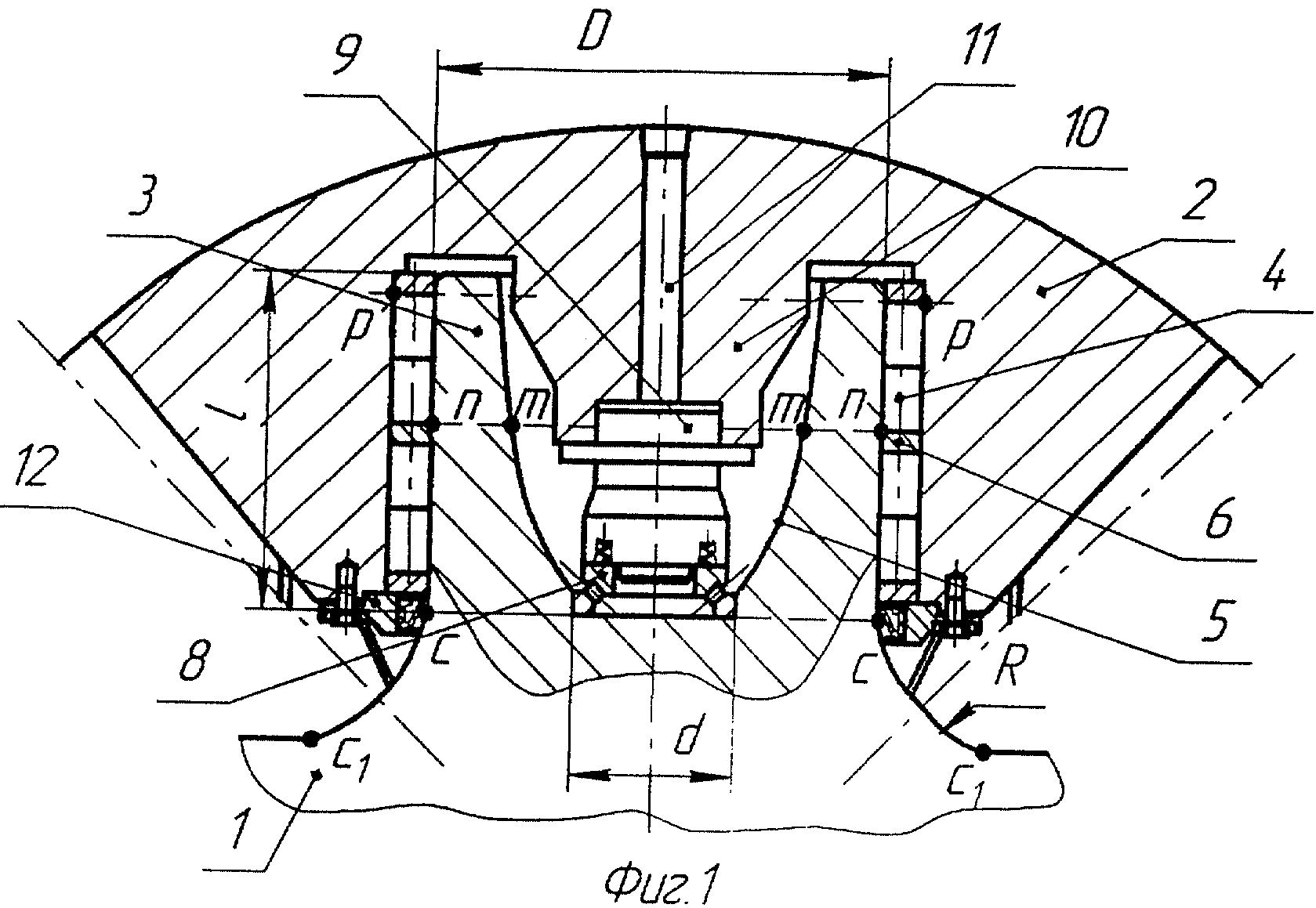

Изобретение относится к прокатному оборудованию и может использоваться для передачи крутящего момента в станах с высокими динамическими нагрузками. Карданный шарнир содержит крестовину и вилки, соединенные с пальцами через тела качения ролики. Ролики по длине пальца установлены многорядно, а в пальцах выполнены осевые расточки с уменьшением их диаметров к днищам пальцев. Толщина стенки в плоскости по дальнему торцу дальнего ролика, относительно центра крестовины, составляет 0,1-0,2 диаметра пальца, а в плоскости между торцами двух соседних роликов, в зоне середины длины пальца 1,1-1,4 толщины стенки пальца в плоскости дальнего торца дальнего ролика. Осевой упорный подшипник расположен в днище расточки и упирается в тело вилки через штангу. Технический результат - увеличение контактной поверхности роликов относительно поверхности пальцев крестовины, более равномерное перераспределение нагрузки на подшипниковый узел по длине пальца. 1 з. п. ф-лы, 5 ил.
|
