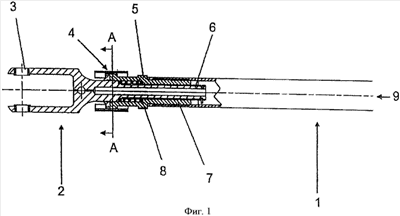

Изобретение относится к тягово-толкающей штанге, предназначенной для направления и механической опоры в машиностроении. Тягово-толкающая штанга выполнена с корпусом (1) и по меньшей мере одним переходником (2) для монтажа тягово-толкающей штанги. Переходник (2) для изменения длины тягово-толкающей штанги соединен с корпусом (1) посредством резьбового соединения (7) с возможностью вращения. Имеется также фиксирующее приспособление (4), обеспечивающее фиксацию корпуса и переходника таким образом, что имеется возможность фиксации с заданным усилием фиксации во множестве положений поворота, с возможностью разблокировки. Фиксирующее приспособление (4) имеет два фиксирующих элемента (10, 11), причем первый фиксирующий элемент (10) расположен на переходнике (2), а второй фиксирующий элемент (11) расположен на корпусе (1). Первый фиксирующий элемент (10) имеет по меньшей мере один фиксирующий выступ (12), которым он входит в зацепление со вторым фиксирующим элементом (11) для фиксации фиксирующего устройства (4). Второй фиксирующий элемент (11) выполнен в виде зубчатого венца. Первый фиксирующий элемент (10) имеет кольцевой сегмент, который пружинно охватывает зубчатый венец и прикладывает к нему усилие, обеспечивающее взаимную фиксацию корпуса (1) и переходника (2) в направлении вращения. При повороте корпуса (1) пружинный кольцевой сегмент расширяется с обеспечением возможности поворота корпуса (1) относительно переходника (2). В результате тягово-толкающая штанга может просто и быстро быть смонтирована даже в условиях недостаточного пространства. 3 з.п. ф-лы, 4 ил.
