| ШАТУН К МЕХАНИЗМУ ПРИВОДА РАБОЧЕГО ОРГАНА СЕЛЬСКОХОЗЯЙСТВЕННОЙ МАШИНЫ |  |
Номер публикации патента: 2181449 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16C007/04 A01D034/32 A01D034/33 A01D069/00 | | Аналоги изобретения: | SU 231936 А, 28.03.1969. SU 1762788 А1, 23.09.1992. SU 656586 А, 16.04.1979. SU 1169558 А, 30.07.1985. DE 3534763 А1, 07.05.1986. СН 685969 А5, 30.11.1995. DE 4311108 С1, 07.04.1994. US 3476447 А, 04.11.1969. |
| Имя заявителя: | ОАО "Томский электромеханический завод им.В.В.Вахрушева" | | Изобретатели: | Щукин А.А.
Башлыков Ю.М.
Дударев В.В.
Аньшин В.В. | | Патентообладатели: | ОАО "Томский электромеханический завод им.В.В.Вахрушева" |
Реферат | |

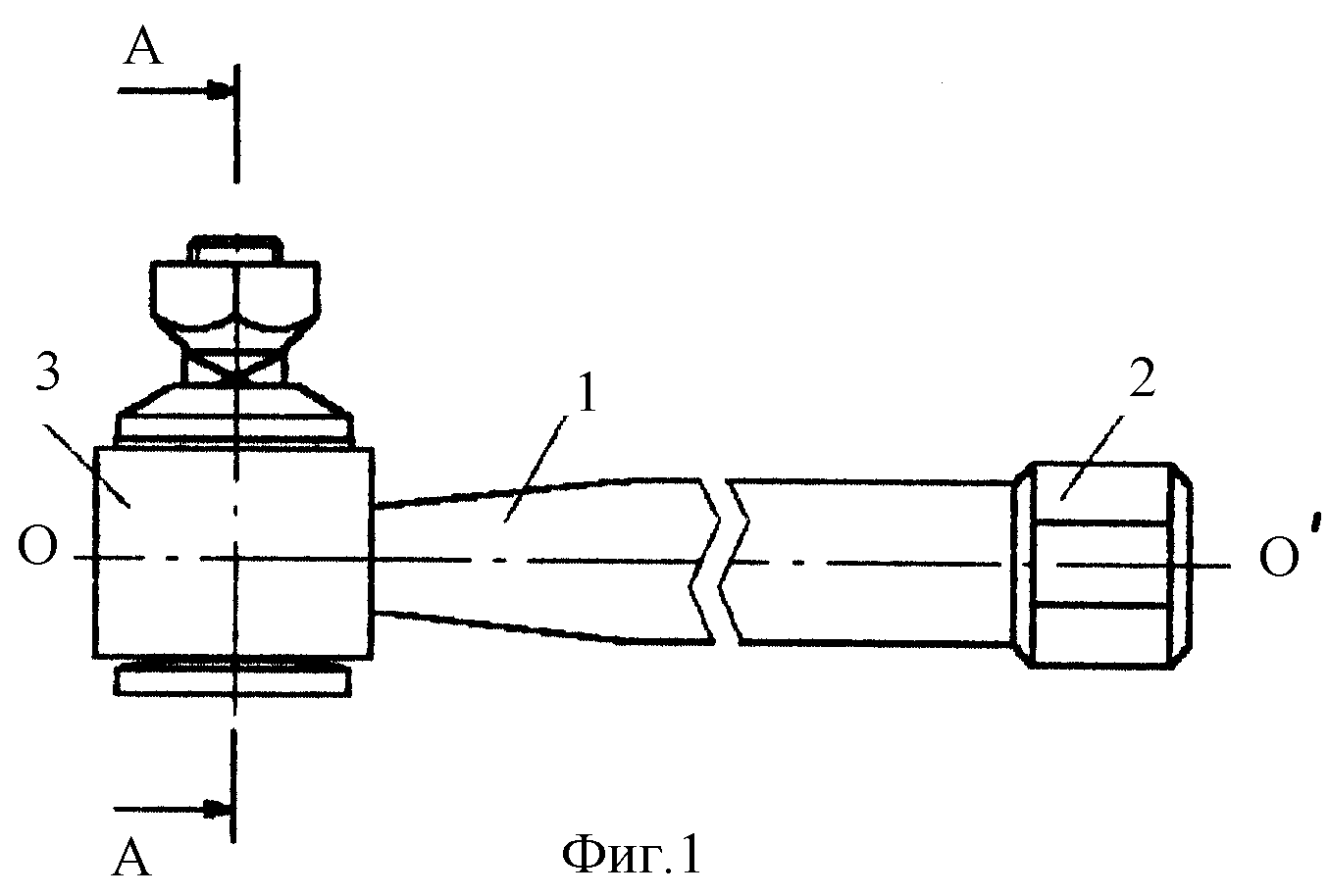

Шатун содержит трубу с приваренными к ее концам нижней головкой и резьбовой втулкой. В корпусе нижней головки запрессована втулка заподлицо с внутренними торцевыми поверхностями цилиндрических проточек корпуса, в которые вставлены резиновые тороиды. Через отверстия втулки и резиновых тороидов установлен палец. Тыльные конусные поверхности головки пальца и поджимной шайбы выполнены под углом α к торцевым поверхностям резиновых тороидов и образуют суммарный угол 2α, соответствующий углу 2α втулки. Шатун имеет простую конструкцию шарнирного подшипника и надежное манжетное уплотнение в виде тороидов из упругого материала. 1 з.п. ф-лы, 3 ил.
|
