DE 102006009152 A1, 06.09.2007. RU 2025583 C1, 30.12.1994. RU 2095647 C1, 10.11.1997. GB 530580 A, 16.12.1940. FR 528312 A, 10.11.1921.
Имя заявителя:
Захаров Евгений Николаевич (RU)
Изобретатели:
Захаров Евгений Николаевич (RU) Богачев Юрий Вячеславович (RU) Харчев Алексей Сергеевич (RU)
Патентообладатели:
Захаров Евгений Николаевич (RU)
Реферат

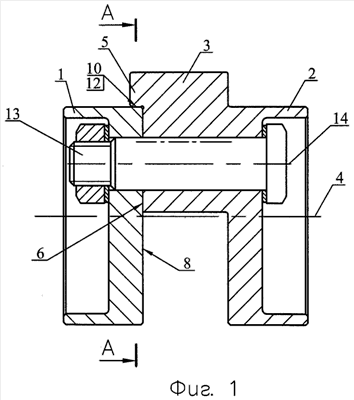

Изобретения относятся к области машиностроение, а именно к механизмам машин, в составе которых используется кривошипный вал, например, к механизмам преобразования поршневых машин. Составной коленчатый вал содержит, по меньшей мере, две расположенные соосно коренные шейки (1 и 2) и кривошипную шейку (3), расположенную между ними эксцентрично оси (4) вращения вала. Шейка (3) соединена, по меньшей мере, с одной из шеек (1 или 2) и зафиксирована относительно них от проворота. Фиксатор выполнен в виде, по меньшей мере, одного выступа (5), расположенного на торцевой поверхности (6) шейки (3), и имеющего плоскую (9) или цилиндрическую (10) фиксирующую поверхности. Выступ (5) контактирует своей фиксирующей поверхностью (10) с опорной поверхностью (12) соседней шейки (1) и предотвращает проворот шейки (3) относительно шейки (1). При этом поверхность (6) шейки (3) непосредственно контактирует с торцевой поверхностью (8) соединяемой с ней шейки (1), а шейка (1) притянута своей поверхностью (8) к поверхности (6) соединяемой с ней шейки (3) при помощи резьбового соединения (13), ось которого расположена вдоль оси (4). По второму варианту выполнения шейка (3) дополнительно притянута к валу в радиальном направлении с созданием радиального натяга в собранном вале между контактирующими между собой поверхностями (10) и (12) при осевой стяжке частей вала. Технический результат: снижение габаритов вала при сохранении его высокой жесткости и прочности за счет максимально возможного сближения коренных опор и относительно большой торцевой поверхности контакта стягиваемых шеек, а также упрощение конструкции и повышение ее надежности за счет непосредственного соединения простых в изготовлении деталей. 2 н. и 17 з.п. ф-лы, 22 ил.
