JP 53001925 A, 10.01.1978. JP 2004308203 A, 04.11.2004. GB 1279212 A, 28.06.1972. JP 2002180668 A, 26.06.2002. RU 2108495 C1, 10.04.1998.
Имя заявителя:
ТАМА ХОУМ КО., ЛТД. (JP)
Изобретатели:
НАКАМУРА Митуо (JP)
Патентообладатели:
ТАМА ХОУМ КО., ЛТД. (JP)
Приоритетные данные:
18.01.2006 (пп.1-2) JP 2006-009843
Реферат

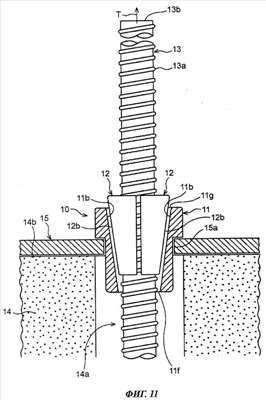

Изобретение относится к крепежным устройствам. Устройство для фиксации арматурного стержня содержит тело, имеющее сквозное отверстие для ввода арматурного стержня, и закладные элементы для установки между арматурным стержнем, введенным в сквозное отверстие, и внутренней периферийной поверхностью тела. Внутренняя периферийная поверхность тела имеет форму воронки. Каждый из закладных элементов имеет на своей внутренней периферийной поверхности зацепляющий участок, входящий в зацепление с арматурным стержнем, и коническую поверхность, образованную, по меньшей мере, на части своей наружной периферийной поверхности, входящую в поверхностный контакт с внутренней периферийной поверхностью тела. Зацепляющий участок содержит участок с внутренней винтовой резьбой, образованной на внутренней периферийной поверхности закладных элементов, выполненный с возможностью навинчивания на участок с наружной винтовой резьбой, образованной на наружной поверхности арматурного стержня. Тело содержит вставной участок, имеющий по существу цилиндрическую форму, и фланцевый участок, имеющий наружный диаметр, превышающий диаметр вставного участка. Фланцевый участок на наружной периферии тела имеет пару плоских участков, расположенных параллельно друг другу с противоположных сторон центральной оси сквозного отверстия тела. В результате устройство для фиксации арматурного стержня можно легко зафиксировать в положении, относительно удаленном от концевого участка арматурного стержня, кроме того, оно обеспечивает большую силу сцепления с арматурным стержнем. 1 з.п. ф-лы, 14 ил.
