ФЛАНЦЕВЫЙ БОЛТ С ФАСОННОЙ ГОЛОВКОЙ

Номер публикации патента: 2168077

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2000111853/28

Получить полное описание патента

Редакция МПК:	7
Основные коды МПК:	F16B023/00 F16B035/00 F16B035/02 F16B035/04 F16B035/06
Аналоги изобретения:	US 3584667 A, 15.06.1971. SU 553941 A, 06.06.1977. RU 2091617 C1, 27.09.1997. GB 2260587 A, 21.04.1993. US 5137407 A, 11.08.1992. DE 2259554 A, 12.06.1974. DT 2538139 A1, 25.03.1976. US 3352190 A, 14.11.1967. SU 1291739 A1, 23.02.1987. SU 1027442 A, 07.07.1983. SU 996755 A, 25.02.1983. SU 1649144 A1, 15.05.1991. US 2322811 A, 29.06.1943. FR 1406590 A, 14.06.1965.

Имя заявителя:	Открытое акционерное общество "Автонормаль"
Изобретатели:	Закиров Д.М. Лавриненко Ю.А. Гильманов Ф.С. Хайруллин А.А. Паламарчук А.П. Мусин Р.А. Напалков А.В.
Патентообладатели:	Открытое акционерное общество "Автонормаль" Открытое акционерное общество "АвтоВАЗ"

Реферат

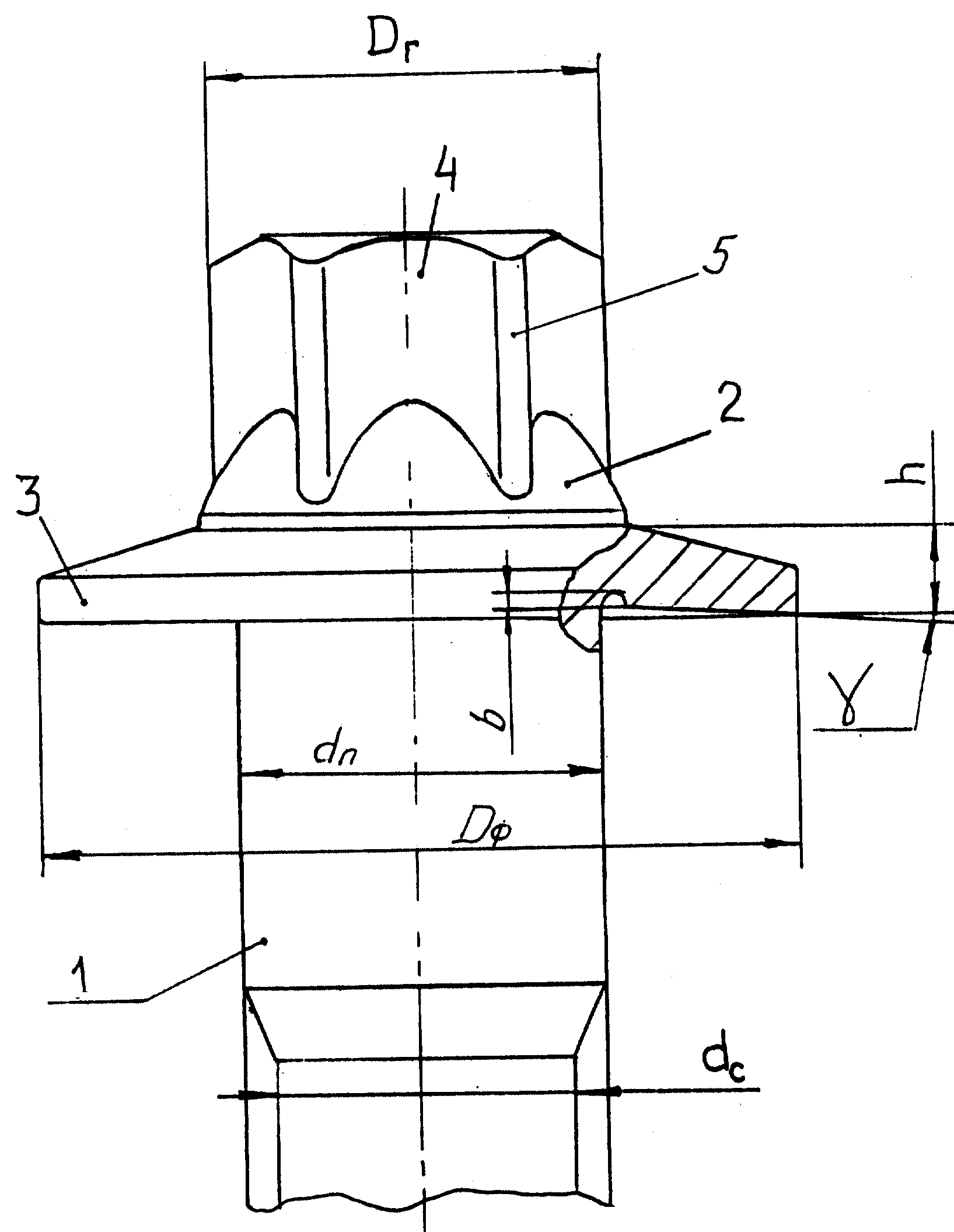

Изобретение относится к области машиностроения и может использоваться при автоматической сборке резьбовых соединений. Фланцевый болт с фасонной головкой содержит резьбовой стержень, фланец с опорной поверхностью и фасонную головку с наружными элементами зацепления под монтажный инструмент, выполненными в виде чередующихся продольных выступов и впадин, сопряженных по радиусам. Опорная поверхность фланца имеет поднутреннюю галтель и выполнена тарельчатой. Высота фланца h определяется соотношением

где dс - диаметр стержня болта на нагруженном участке с наименьшим сечением; Dг - наружный диаметр головки по выступам; Dф - диаметр фланца, γ - угол наклона опорной поверхности; dn - диаметр подголовка; b - глубина поднутренной галтели. Фланцевый болт с фасонной головкой обладает низким весом и высокой прочностью в осевом направлении, обеспечивает высокую стабильность затяжки и имеет стопорящие свойства. 1 ил.
