ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ ПРОИЗВОДСТВЕННО-ИНЖИНИРИНГОВАЯ ФИРМА "ПАРТНЁР" (RU)
Реферат

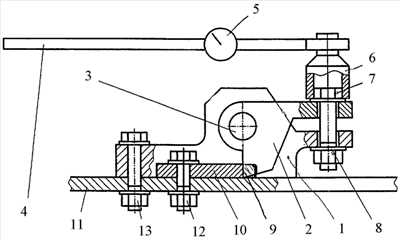

Изобретение относится к методам диагностики фрикционных соединений металлоконструкций с высокопрочными болтами. Способ обеспечения несущей способности фрикционного соединения металлоконструкций с высокопрочными болтами включает приготовление образца-свидетеля, содержащего элемент металлоконструкции и тестовую накладку, контактирующие поверхности которых, предварительно обработанные по проектной технологии, соединяют высокопрочным болтом и гайкой при проектном значении усилия натяжения болта, устанавливают на элемент металлоконструкции устройство для определения усилия сдвига и постепенно увеличивают нагрузку на накладку до момента ее сдвига, фиксируют усилие сдвига и затем сравнивают его с нормативной величиной показателя сравнения, далее в зависимости от величины отклонения осуществляют коррекцию технологии монтажа. В качестве показателя сравнения используют проектное значение усилия натяжения высокопрочного болта. Определение усилия сдвига на образце-свидетеле осуществляют устройством, содержащим неподвижную и сдвигаемую детали, узел сжатия и узел сдвига, выполненный в виде рычага, установленного на валу с возможностью соединения его с неподвижной частью устройства, и имеющего отверстие под нагрузочный болт, а между выступом рычага и тестовой накладкой помещают самоустанавливающийся сухарик, выполненный из закаленного материала. В результате повышается надежность соединения. 1 з.п. ф-лы, 1 ил.
