RU 2364758 C1, 20.08.2009. RU 2194907 C2, 20.12.2002. GB 2347171 А, 30.08.2000. RU 2184284 C2, 27.06.2002. SU 720203 A, 05.03.1980.
Имя заявителя:
Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Изобретатели:
Корниенко Александр Васильевич (RU) Мартынов Валерий Михайлович (RU) Швец Татьяна Николаевна (RU) Медведев Николай Иванович (RU) Смолдырева Галина Владимировна (RU)
Патентообладатели:
Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Реферат

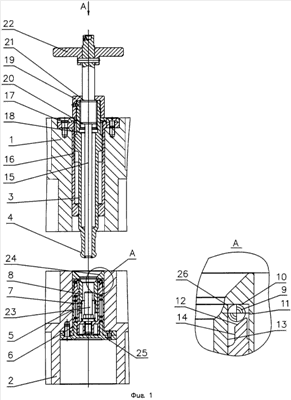

Замковое устройство относится к области машиностроения, в частности к устройствам, обеспечивающим стыковку и расстыковку объектов, использующихся в условиях внекорабельной деятельности. Замковое устройство содержит установленный на первой детали захватываемый механизм с захватываемым упором и буртиком на захватываемом упоре со стороны захвата, а также с элементом передачи момента на захватываемый упор, установленный в отверстие второй соединяемой детали захватывающий механизм, с вставленными в корпус двумя концентричными подпружиненными втулками - внутренней и наружной, при этом захватываемый упор упирается во внутреннюю втулку, а также шариками, размещенными между буртиком упора, внутренней торцевой поверхностью корпуса, расточкой, конической поверхностью наружной втулки и торцевой поверхностью внутренней втулки. Захватываемый механизм содержит шток, установленный коаксиально внутрь захватываемого упора и взаимодействующий с ним по резьбовому соединению, ограничители взаимного перемещения захватываемого упора и штока, один из которых - шайба, установленная на корпусе захватываемого механизма, взаимодействующем с захватываемым упором по резьбовому соединению, второй ограничитель - бурт, выполненный на центральной части захватываемого упора, третий - гайка, установленная на центральной части захватываемого упора. Элемент передачи момента установлен на штоке. В результате обеспечивается ручная стыковка и расстыковка с созданием значительных усилий на большом ходе в условиях внекорабельной деятельности. 4 ил.
