ПРОБОЙНАЯ ЗАКЛЕПКА (ВАРИАНТЫ) И МАТРИЦА ДЛЯ ПРОБОЙНОГО ЗАКЛЕПОЧНОГО СОЕДИНЕНИЯ (ВАРИАНТЫ), СПОСОБ ПОЛУЧЕНИЯ ПРОБОЙНОГО ЗАКЛЕПОЧНОГО СОЕДИНЕНИЯ (ВАРИАНТЫ)
DE 4333052 A1, 30.03.1995. SU 1278101 A1, 23.12.1986. SU 859002 A, 02.09.1981. SU 829308 A, 15.05.1981. DE 20319610 U1, 08.04.2004.
Имя заявителя:
СИНГХ Суманджит (DE)
Изобретатели:
ВЕНЦЛЬ Вольфганг (AT) СИНГХ Суманджит (DE)
Патентообладатели:
СИНГХ Суманджит (DE)
Приоритетные данные:
21.06.2006 DE 102006028537.9
Реферат

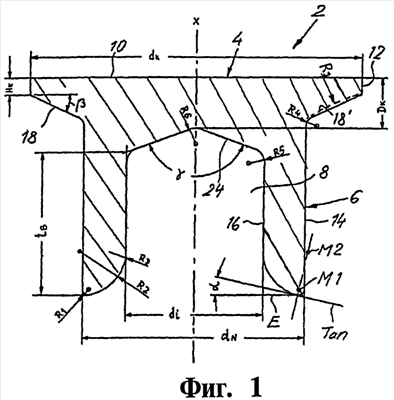

Изобретения относятся к области машиностроения и могут быть использованы при получении заклепочных соединений посредством пробойной заклепки. Пробойная заклепка содержит головку и стержень с центральным отверстием. Головка имеет преимущественно цилиндрическую боковую поверхность. Указаны особенности выполнения соединения внешней поверхности головки с внешней поверхностью стержня, а также внешней и внутренней поверхностей стержня между собой. Для получения заклепочного соединения посредством пробойной заклепки используют матрицу, выполненную с полостью. Упомянутая полость образована цилиндрической поверхностью и днищем. Приведены зависимости для определения диаметра и глубины полости в зависимости от величины наружного диаметра стержня заклепки и толщины соединяемой детали, расположенной со стороны матрицы. В результате обеспечивается возможность получения заклепочного соединения при снижении требований к прочности и твердости материала пробойной заклепки и уменьшении необходимой для процесса соединения силы натяжения. 7 н. и 28 з.п. ф-лы, 9 ил.
