GB 1465896 А, 02.03.1977. SU 1793116 A1, 07.02.1993. SU 261286 A, 02.09.1970. DE 7226710 U, 16.08.1973. US 6851906 B2, 08.02.2005.
Имя заявителя:
БЁЛЛЬХОФФ ФЕРБИНДУНГСТЕХНИК ГМБХ (DE)
Изобретатели:
ДРАТ Торстен (DE) МЕШУТ Герсон (DE)
Патентообладатели:
БЁЛЛЬХОФФ ФЕРБИНДУНГСТЕХНИК ГМБХ (DE)
Приоритетные данные:
17.01.2006 DE 102006002238.6
Реферат

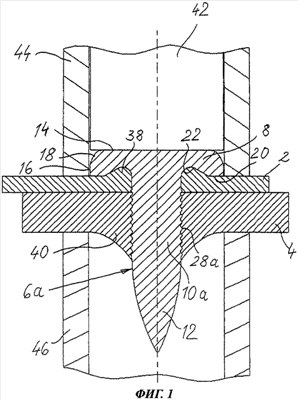

Изобретение относится к крепежным элементам и способам их крепления. Согласно первому варианту способа формирования соединения двух деталей в соединительной области посредством гвоздя, имеющего шляпку гвоздя, снабженную на своей нижней стороне кольцеобразным пазом, стержень гвоздя и острие гвоздя, гвоздь забивают при помощи монтажного инструмента в осевом направлении в детали, не имеющие заранее подготовленных отверстий. Острие гвоздя проникает сквозь обе детали с выходом из детали, удаленной от шляпки гвоздя. При этом в детали, расположенной со стороны шляпки гвоздя, образуется тороидальное утолщение материала, выступающее в кольцеобразный паз шляпки, а в детали, удаленной от шляпки гвоздя, образуется кратеровидное утолщение материала, выступающее в противоположном от шляпки гвоздя направлении. Гвоздь может иметь пилообразное рифление. Согласно другому варианту формируют несколько соединений между деталями, при этом монтажный инструмент последовательно непрерывно перемещают роботом к соединительным областям и во время этого перемещения гвозди забивают в детали первым упомянутым способом. Гвоздь для формирования соединения двух деталей в соответствии с упомянутыми способами характеризуется тем, что острие гвоздя имеет оживальную форму с коэффициентом оживальности от 3 до 5. В результате обеспечивается высокое качество соединения 4 н. и 32 з.п. ф-лы, 15 ил.
