КРЕПЕЖНАЯ СИСТЕМА СО СЛАБОЙ ОБЖИМНОЙ НАГРУЗКОЙ (ВАРИАНТЫ) И СПОСОБ УСТАНОВКИ КРЕПЕЖНОГО СРЕДСТВА ОБЖИМНОГО ТИПА С ПОМОЩЬЮ КРЕПЕЖНОЙ СИСТЕМЫ СО СЛАБОЙ ОБЖИМНОЙ НАГРУЗКОЙ (ВАРИАНТЫ)
US 20010029651 A1, 18.10.2001. US 4531871 A, 30.07.1985. US 4921384 A, 01.05.1990. SU 1097837 A, 15.06.1984. US 5049016 A, 17.09.1991.
Имя заявителя:
ХАК ИНТЕРНЭШНЛ, ИНК. (US)
Изобретатели:
МЕРСЕР Ларри Д. (US) КОРБЕТТ Роберт Дж. (US)
Патентообладатели:
ХАК ИНТЕРНЭШНЛ, ИНК. (US)
Реферат

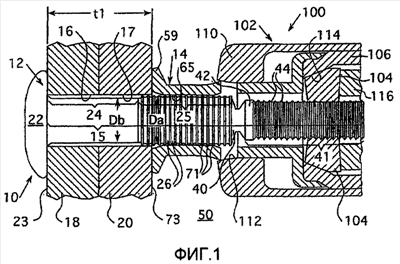

Изобретение относится к крепежным системам и способам установки крепежного средства. Крепежное средство включает в себя элемент штифта, имеющий удлиненное тело. Увеличенная головка на одном конце штифта сцепляется с одной стороной деталей. Бороздчатый участок штифта тянется за пределы противоположной стороны деталей. Хомут включает в себя участок тела, приспособленный к обжимке в запирающих бороздках штифта в ответ на относительную аксиальную обжимную нагрузку, прикладываемую установочным элементом. Хомут является упроченным и не требует термической обработки, по-прежнему обеспечивая оптимальное сочетание уменьшенной толщины стенки тела хомута и увеличенной жесткости, что минимизирует обжимную нагрузку. Выполняется профиль резьбы со слабой обжимной нагрузкой для запирающих бороздок штифта. Раскрыты также способы установки крепежного средства обжимного типа с помощью крепежной системы со слабой обжимной нагрузкой. В результате обеспечивается высокая прочность соединения и простота монтажа. 8 н. и 18 з.п. ф-лы, 13 ил.
