DE 202004012543 U1, 30.12.2004. EP 1070859 A2, 24.01.2001. DE 10200964 A1, 31.07.2003. RU 14619 U1, 10.08.2000. US 3901612 A, 26.08.1975.
Имя заявителя:
КАНИА АГ (CH)
Изобретатели:
БАЕР Вальтер (CH)
Патентообладатели:
КАНИА АГ (CH)
Приоритетные данные:
01.06.2005 (пп.1-23) EP 05011815
Реферат

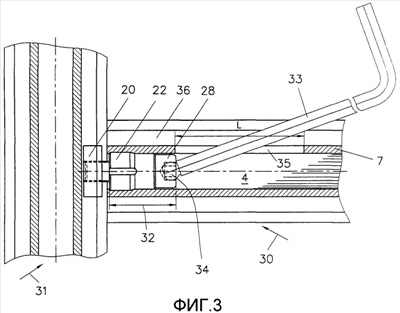

Изобретение касается системы соединения профилей и способа для соединения профильных стержней. Система соединения профилей состоит из профильных стержней и соединительных элементов. Профильные стержни на наружных сторонах имеют пазы для соединений с помощью установочных шпонок. Соединительный элемент состоит из устанавливаемой опоры, которая выполнена с возможностью вставки и фиксации в аксиальном продольном отверстии в первом профильном стержне. Опора имеет сквозное отверстие для прохождения винта, который опирается на опору. На окружающем отверстие трубчатом теле предусмотрено отверстие под ключ. Во втором профильном стержне расположена анкерная стяжка, выполненная с возможностью натягивания посредством винта. Отверстие под ключ в прилегании к положению установки опоры и головки винта с аксиальной длиной, по меньшей мере, 40 мм позволяет прохождение установочного ключа с шарниром или с по существу сферической головкой с лысками под углом 10-50°, преимущественно 20-40°, к продольной оси профильного стержня одновременно через зазор паза на наружной стороне профиля и через отверстие под ключ и обеспечивает вставку в головку винта, причем во втором профильном стержне в зависимости от типа углового соединения, как соединение торцевая сторона - продольная сторона или соединение торцевая сторона - торцевая сторона, или, соответственно, в зависимости от угла соединения, как прямой угол, тупой угол или острый угол, расположена соответственно подогнанная анкерная стяжка и натянута посредством винта. Способ для соединения упомянутых многоугольных профильных стержней характеризуется тем, что с торцевой стороны первого профильного стержня в аксиальное продольное отверстие вместе с винтом вводят и фиксируют опору, которая преимущественно представляет собой самонарезающую резьбовую вставку, через отверстие под ключ предусмотренное в трубчатом теле, в головку винта устанавливают установочный ключ под углом вставки приблизительно 10-40° к продольной оси первого профильного стержня, и с помощью винта натягивают расположенную во втором профильном стержне анкерную стяжку. В результате упрощается монтаж и увеличивается надежность конструкции. 2 н. и 21 з.п. ф-лы, 10 ил.
