SU 812993 A, 20.03.1981. US 5361483 A, 08.11.1994. RU 2219390 C2, 20.12.2003. RU 2177582 C1, 27.12.2001.
Имя заявителя:
Дерябин Сергей Анатольевич (RU)
Изобретатели:
Дерябин Сергей Анатольевич (RU)
Патентообладатели:
Дерябин Сергей Анатольевич (RU)
Реферат

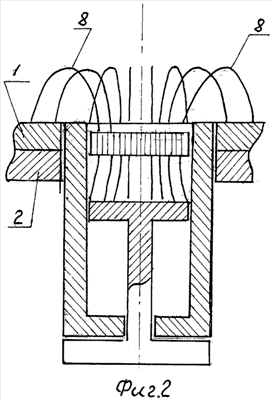

Устройство относится к области крепежных работ. Устройство для производства крепежных работ, для временного скрепления конструкционных элементов, характеризуется тем что данное устройство состоит из двух функциональных частей: крепежного элемента и вспомогательного приспособления, представляющего собой шприцевательное устройство. Крепежный элемент представляет собой пучок разрезных колец - упругих элементов, своей срединной частью жестко скрепленных с внутренней частью охватывающего кольца и ориентированных таким образом, что плоскости, в каждую из которых вписан упругий элемент, делят охватывающее кольцо на равные секторы. Шприцевательное устройство состоит из стакана, в дне которого выполнено отверстие, в которое вставлен шток поршня, находящегося внутри стакана с возможностью перемещения, ограниченного протяженностью упомянутого штока. Крепежный элемент в исходном положении расположен внутри шприцевательного устройства таким образом, что разомкнутые концы упомянутых упругих элементов упираются в стенки внутренней поверхности стакана. Способ применения упомянутого устройства для производства крепежных работ, характеризующийся тем, что шприцевательное устройство вставляют в совмещенные отверстия скрепляемых конструкционных элементов, внедряя стакан в упомянутые совмещенные отверстия. После этого шток поршня шприцевательного устройства выдавливают внутрь стакана, выводя около трети длины пучка упругих элементов за пределы совмещенных отверстий, причем высвобожденные концы упругих элементов, изгибаясь, упираются на внешнюю поверхность внешнего конструкционного элемента, противоположного месту внедрения. После этого шпринцевательное устройство продвигают в обратном направлении, выводя стакан за пределы упомянутых совмещенных отверстий, причем пучок упругих элементов за счет упора внешних концов на поверхность упомянутого внешнего конструкционного элемента выходит за пределы стакана шприцевательного устройства, а противоположные, внутренние концы упругих элементов, в результате этого, освобождаясь и изгибаясь таким же образом, как и внешние, упираются в поверхность другого скрепляемого конструкционного элемента, в результате чего вокруг входа и выхода совмещенных отверстий скрепляемых конструкционных элементов упругие элементы образуют объемные структуры, каждая из которых представляет собой половинку тора, разрезанного секущей плоскостью по круговой осевой линии данного тора, производя таким образом взаимную фиксацию конструктивных элементов. В результате облегчаются монтаж и демонтаж крепежного элемента, кроме того, крепежное устройство автоматически подстраивается под длину совмещенных отверстий скрепляемых элементов. 2 н.п. ф-лы, 4 ил.
