РАЗЪЕМНОЕ СОЕДИНЕНИЕ РАЗДЕЛЯЕМЫХ В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ ЧАСТЕЙ ИЗДЕЛИЯ И УЗЕЛ ФИКСАЦИИ РАЗЪЕМНОГО СОЕДИНЕНИЯ

Номер публикации патента: 2469215

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2011104611/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16B002/16   B64G001/64
Аналоги изобретения: RU 2184284 С2, 27.06.2002. RU 2075873 C1, 20.03.1997. SU 1767243 A1, 07.10.1992. US 20080138152 A1, 12.06.2008.

Имя заявителя: Открытое акционерное общество "Корпорация "Московский институт теплотехники" (ОАО "Корпорация "МИТ") (RU),
Российская Федерация, от имени которой выступает Министерство обороны Российской Федерации (RU)
Изобретатели: Геров Владимир Иванович (RU)
Патентообладатели: Открытое акционерное общество "Корпорация "Московский институт теплотехники" (ОАО "Корпорация "МИТ") (RU)
Российская Федерация, от имени которой выступает Министерство обороны Российской Федерации (RU)

Реферат

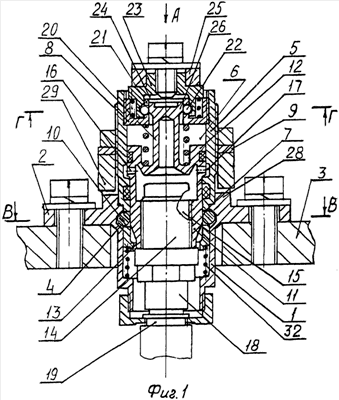

Изобретение относится к области машиностроения и может быть использовано при разработке разъемных соединений разделяемых в процессе эксплуатации частей изделий. Разъемное соединение разделяемых в процессе эксплуатации частей изделия характеризуется тем, что герметичная рабочая полость пиротехнического привода раскрытия узла фиксации образована цилиндрическими поверхностями штока и канала обоймы, а также фланцем цилиндрического штока и кольцевой торцевой поверхностью, образованной ступенями ступенчатого цилиндрического канала обоймы. Резьбовое гнездо под пиротехнический источник давления выполнено в цилиндрическом штоке со стороны корпуса устройства и соосно ему. Электрическая розетка, сочлененная с вилкой пиротехнического источника давления, жестко закреплена на корпусе устройства. В узле фиксации разъемных соединений, разделяемых в процессе эксплуатации частей изделия, запорные элементы выполнены в виде частей плоского кольца, плоскости которого сопряжены по наружному и внутреннему диаметрам поверхностями кругового тора, диаметр круга которого не превосходит толщины кольца, при этом указанные части плоского кольца ограничены с боков плоскостями, параллельными и симметрично расположенными относительно продольной оси кольца, а радиальные отверстия обоймы выполнены в виде прямоугольных окон. В результате улучшаются эксплуатационные характеристики устройства, расширяются его эксплуатационные возможности. 2 н. и 5 з.п. ф-лы, 6 ил.
