SU 540064 А, 07.02.1977. RU 2184284 C2, 27.06.2002. SU 731101 A, 30.04.1980. GB 2347171 A, 30.08.2000.
Имя заявителя:
Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Изобретатели:
Корниенко Александр Васильевич (RU)
Патентообладатели:
Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Реферат

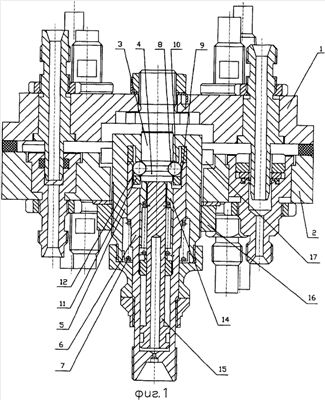

Изобретение относится области машиностроения, в частности к устройствам, обеспечивающим замыкание и разделение двух элементов конструкции. Замковое устройство содержит захватываемый упор с коническим буртиком, жестко установленный на одной соединяемой детали, и захватывающий механизм, подвижно установленный в отверстие второй соединяемой детали и выполненный в виде наружной и внутренней концентричных и подпружиненных друг относительно друга втулок, приводного поршня, шариков, размещенных между конусом буртика упора, торцевой расточкой внутренней втулки и буртиком наружной втулки. Замковое устройство содержит также втулку с прорезями, которая взаимодействует с буртиком наружной втулки. Втулка с прорезями может быть подпружинена к буртику наружной втулки. Наружная втулка снабжена элементами угловой фиксации в соединяемой детали. Наружная и внутренняя втулки снабжены элементами угловой фиксации друг относительно друга. Втулка с прорезями снабжена элементами угловой фиксации относительно внутренней втулки. В результате уменьшены габариты и масса устройства, увеличивается ресурс работы замкового устройства, уменьшаются усилия при его расстыковке. 2 з.п. ф-лы, 4 ил.
