ГИДРАВЛИЧЕСКИЙ СТОПОР - ЗАМОК

Номер публикации патента: 2171923

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99102012/28		Получить полное описание патента

Реферат

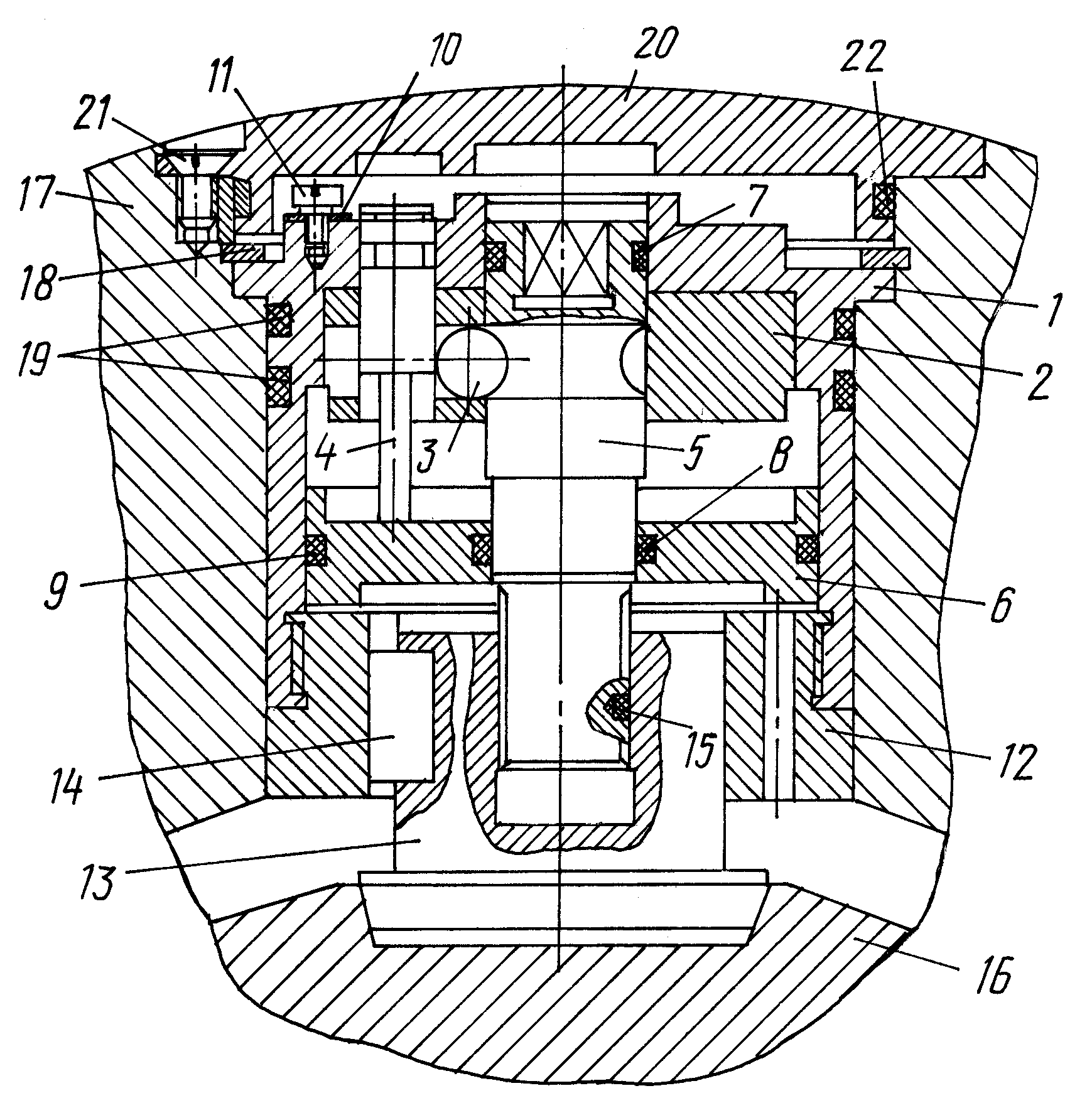

Изобретение относится к морской технике и главным образом к самодвижущимся объектам (торпедам, подводным ракетам и т.п.), размещаемым внутри несущих их контейнеров. Гидравлический стопор-замок содержит корпус, запорную втулку, поршень со штоком, зафиксированным шариковым замком. В запорной втулке выполнены отверстия: радиальные под шарики и сообщающиеся с ними вертикальные для плунжеров, удерживаемых в исходном положении закрепленными на корпусе отгибными вилкообразными шайбами и открывающих шариковый замок при нажатии на них герметизированного резиновыми кольцами поршня, движущегося по корпусу и штоку, а после открытия замка - совместно со штоком, при подводе под него давления изнутри контейнера, в горловину которого установлен гидравлический стопор-замок, через выполненные в дне гидравлического стопора замка отверстия. При этом при помощи резиновых колец на корпусе гидравлического стопора-замка обеспечена герметичность его установки в горловине, а с помощью крышки с резиновым кольцом - герметичность горловины с внешней стороны контейнера. На резьбовом конце штока установлен стопор со шпонкой, нижняя часть которого, входящая в гнездо удерживаемого объекта, выполнена в виде усеченных конуса или пирамиды. В результате получено устройство, не содержащее силового элемента, которое надежно фиксирует удерживаемый объект и освобождает его при подводе давления изнутри объекта, в котором оно установлено. 1 з.п. ф-лы, 1 ил.
