КАРЕТКА ВЕЛОСИПЕДА

Номер публикации патента: 2476345

Вид документа:	C2
Страна публикации:	RU
Рег. номер заявки:	2011104560/11

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	B62M003/04 B62M003/06 B62M009/08 B62K019/34 F16B003/00
Аналоги изобретения:	US 5636554 A, 10.01.1997. WO 03059726 A1, 24.07.2003. FR 2454952 A1, 21.11.1980. JP 54-067852 A, 31.05.1979. RU 2069634 C1, 21.11.1996.

Имя заявителя:	Петровский Юрий Антонович (RU)
Изобретатели:	Петровский Юрий Антонович (RU)
Патентообладатели:	Петровский Юрий Антонович (RU)

Реферат

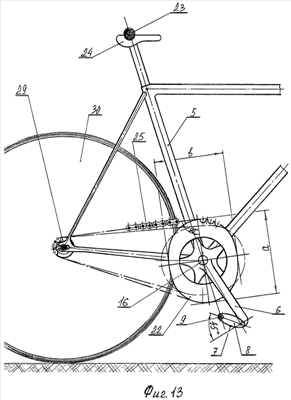

Изобретение относится к ножным кривошипным механизмам. Кривошипы (6) соединены с валом (16) посредством цилиндрических шпонок. Одна распорная втулка расположена на валу (16), а другая - вставлена в кареточный узел рамы велосипеда. Внутренние торцы кривошипов (6) упираются друг в друга через внутренние обоймы подшипников кареточного узла рамы велосипеда и через распорную втулку на валу (16). Внешние обоймы подшипников кареточного узла рамы велосипеда упираются друг в друга через распорную втулку, вставленную в кареточный узел рамы велосипеда. Угловое перемещение шатуна относительно кривошипа в пределах от 45 градусов при вертикальном положении кривошипов ограничено посредством внутренних боковых поверхностей шатуна через ударопрочные прокладки. Решение направлено на достижение точной установки крепления кривошипов с валом и на увеличение надежности благодаря ограничению угловых перемещений шатунов относительно кривошипов. 5 з.п. ф-лы, 13 ил.
