RU 2125189 C1, 20.01.1999. RU 2260148 C2, 10.09.2005. JP 2000136810 A, 16.05.2000. SU 626258 A, 14.08.1978. RU 56978 U1, 27.09.2006.
Имя заявителя:
Открытое акционерное общество "Мурманское морское пароходство" (RU)
Изобретатели:
Цветков Алексей Петрович (RU)
Патентообладатели:
Открытое акционерное общество "Мурманское морское пароходство" (RU)
Реферат

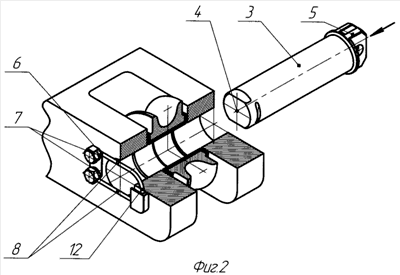

Изобретение относится к машиностроению и может быть применено в конструкциях, требующих частого и быстрого разъема. Быстроразъемное соединение содержит установленный в отверстиях соединяемых деталей цилиндрический стержень, имеющий конец с головкой и свободный конец, а также пружину-фиксатор. Пружина-фиксатор снабжена крепежными деталями и выполнена с двумя параллельными ветвями с концами, закрепленными посредством крепежных деталей на соединяемой детали с противоположной относительно головки стержня стороны. Свободный конец стержня выполнен с параллельно расположенными относительно друг друга двумя лысками и соответственно двумя канавками. Лыски и канавки расположены относительно друг друга взаимно перпендикулярно. Лыски выполнены размерами, позволяющими свободное прохождение свободного конца стержня между ветвями пружины-фиксатора. Канавки выполнены размерами, обеспечивающими полное утапливание в них ветвей пружины-фиксатора в момент завершения соединения деталей и рабочем положении. В результате повышается эффективность эксплуатации устройства за счет обеспечения простоты и надежности конструкции, возможность сборки и разборки соединения одной рукой, а также возможность сборки и разборки без доступа к концу стержня со стороны пружины-фиксатора. 2 з.п. ф-лы, 5 ил.
