| БОЛТ С ФАСОННОЙ ГОЛОВКОЙ |  |
Номер публикации патента: 2170860 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16B023/00 F16B035/00 F16B035/02 F16B035/04 F16B035/06 | | Аналоги изобретения: | US 3584667 A, 15.06.1971. SU 553941 A, 06.06.1977. RU 2091617 C1, 27.09.1997. GB 2260587 A, 21.04.1993. US 5137407 A, 11.08.1992. DE 2259554 A, 12.06.1974. DT 2538139 A1, 25.03.1976. US 3352190 A, 14.11.1967. GB 1229443 A, 21.04.1971. GB 1458090 A, 08.12.1976. US 4786226 A, 22.11.1988. US 5292215 A, 08.03.1994. DE 19900791 A1, 27.07.2000. GB 513686 A, 19.10.1939. JP 09053623 A, 25.02.1997. |
| Имя заявителя: | Открытое акционерное общество "Автонормаль" | | Изобретатели: | Закиров Д.М.
Лавриненко Ю.А.
Гильманов Ф.С.
Хайруллин А.А.
Паламарчук А.П.
Мусин Р.А.
Напалков А.В. | | Патентообладатели: | Открытое акционерное общество "Автонормаль"
Открытое акционерное общество "АВТОВАЗ" |
Реферат | |

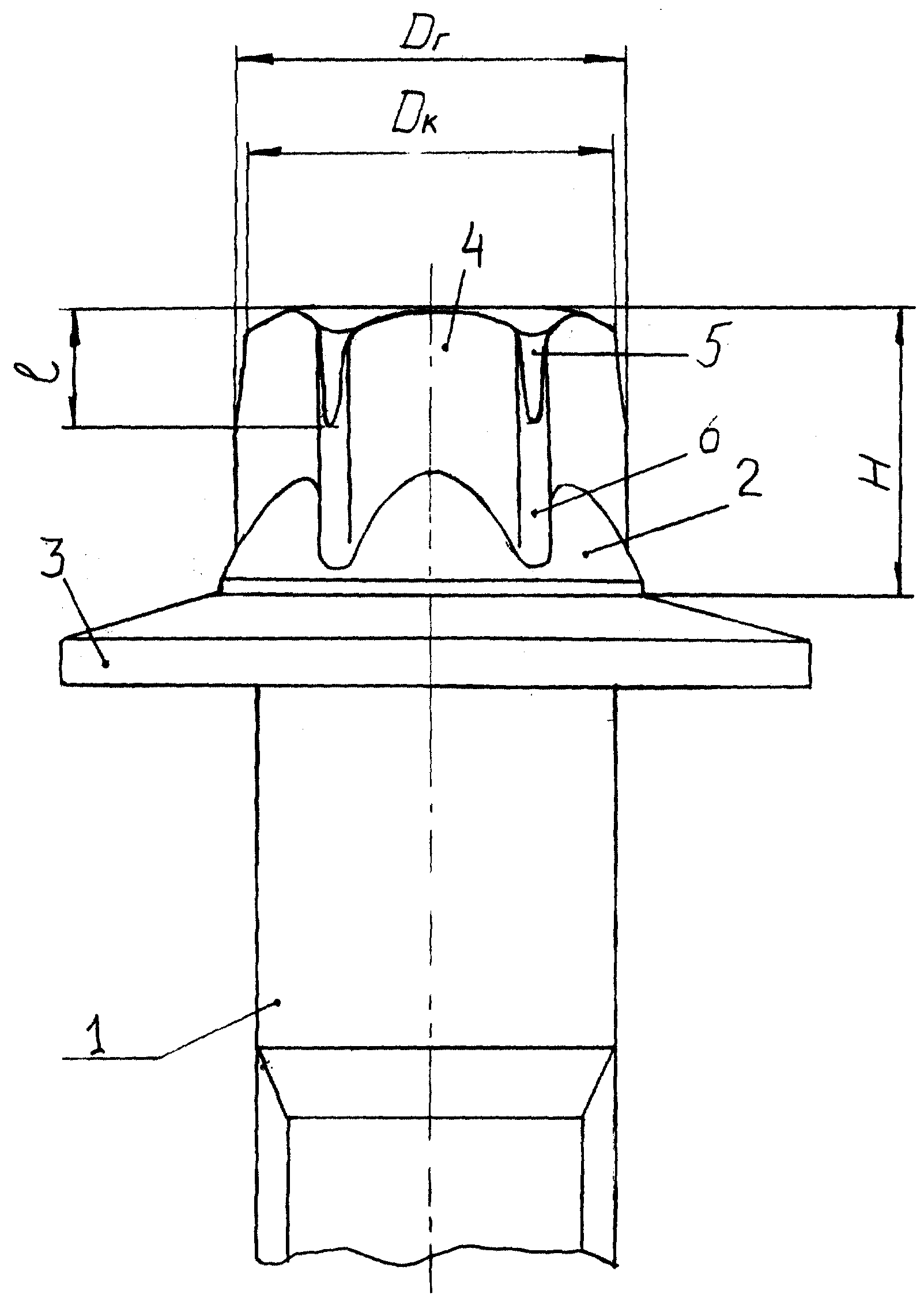

Изобретение относится к машиностроению и может использоваться при автоматической сборке резьбовых соединений. Болт с фасонной головкой содержит резьбовой стержень, фланец с опорной поверхностью и фасонную головку с наружными элементами зацепления под монтажный инструмент, выполненными в виде чередующихся продольных выступов и впадин, сопряженных по радиусам. Согласно изобретению, боковая поверхность впадин фасонной головки выполнена цилиндрической, а боковая поверхность по выступам имеет цилиндрический и конический участки, причем малый диаметр описанной окружности на коническом участке составляет 0,93 - 0,98 диаметра описанной окружности цилиндрического участка боковой поверхности по выступам. При этом длина конического участка составляет 0,25 - 0,45 высоты фасонной головки. В результате решается задача создания болта с фасонной головкой упрощенной конструкции. Обеспечиваются высокий крутящий момент от монтажного инструмента и точная установка монтажного инструмента на головку болта. 1 ил.
|
