SU 1617086 A1, 30.12.1990. SU 1506015 A1, 07.09.1989. SU 1208130 A1, 30.01.1986. US 4529004 A, 16.07.1985. US 4018249 A, 19.04.1977.
Имя заявителя:
Самойлов Вячеслав Борисович (RU)
Изобретатели:
Самойлов Вячеслав Борисович (RU) Коблев Игорь Ильясович (RU) Тарасов Виктор Васильевич (RU) Авдеев Виктор Васильевич (RU) Варшавский Михаил Юрьевич (RU) Веремюк Александр Евгеньевич (RU) Ширков Сергей Евгеньевич (RU) Дикарев Михаил Михайлович (RU)
Патентообладатели:
Самойлов Вячеслав Борисович (RU)
Реферат

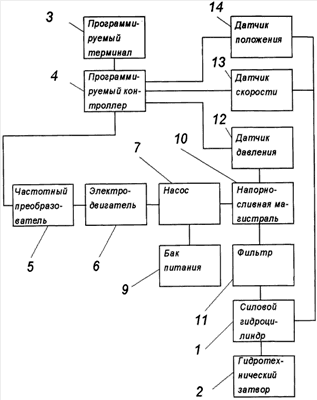

Изобретение относится к энергетическим и гидротехническим сооружениям при перепуске больших количеств воды, в частности к устройствам управления электрогидравлическим приводом затвора гидротехнического сооружения. Предварительно на напорно-сливной магистрали устанавливают датчик давления, выход которого подключают к программируемому контроллеру и посредством датчика давления контролируют в напорно-сливной магистрали величину давления. Шток гидроцилиндра оснащают закрепленными на нем датчиком скорости перемещения гидротехнического затвора и датчиком положения гидротехнического затвора, выходы которых подключают ко входам контроллера. За счет системной обратной связи организуют с помощью указанных выше датчиков, программируемого контроллера и частотного преобразователя требуемое позиционирование штока гидроцилиндра. При подъеме гидротехнического затвора для перемещения последнего вверх с программируемого терминала, который выполняют сенсорным, вначале подают команду на подъем гидротехнического затвора, для чего в напорно-сливной магистрали поднимают насосом давление до заданной величины и посредством датчика давления контролируют нарастание давления до заданной величины и по командам программируемого контролера поддерживают заданное давление в напорно-сливной магистрали и, как следствие, под поршнем силового гидроцилиндра и по полученной информации посредством частотного преобразователя изменяют частоту вращения вала электродвигателя, а следовательно, и производительность насоса. Дальнейший подъем осуществляют на постоянных программируемых контроллером давлениях в напорно-сливной магистрали для преодоления больших нагрузок типа сухое трение, и этот режим движения гидротехнического затвора осуществляют до момента получения сигнала контроллером от датчика положения гидротехнического затвора о выходе гидротехнического затвора из соприкосновения с уплотнением, соответствующим положению полного открытия гидротехнического затвора. После чего продолжают подъем гидротехнического затвора с требуемой заданной постоянной скоростью с последующим переходом по команде программируемого контроллера в режим с уменьшением скорости движения гидротехнического затвора до 0,1-0,2 Vп, где Vп - постоянная скорость перемещения гидротехнического затвора перед его торможением при положении гидротехнического затвора на высоте 0,95-0,97 Н, где Н - заданная с программируемого терминала высота подъема гидротехнического затвора, при достижении которой программируемый контроллер выдает команду частотному преобразователю на включение электрического тормоза и остановку гидротехнического затвора в заданном положении. Движение гидротехнического затвора вниз осуществляют путем слива рабочей жидкости из-под поршня силового гидроцилиндра через насосно-сливную магистраль и насос, работающий в этот момент в моторном режиме. По команде с программируемого терминала с помощью программируемого контроллера, управляющего частотным преобразователем, поддерживают заданную скорость движения вниз гидротехнического затвора путем стабилизации расхода рабочей жидкости по напорно-сливной магистрали. Перемещение гидротехнического затвора контролируют датчиком скорости перемещения гидротехнического затвора и по показаниям последнего, программируемым контроллером, регулируют скорость перемещения гидротехнического затвора и его останов в крайнем нижнем положении. 1 ил.
