| СПОСОБ ПРОВЕРКИ КАЧЕСТВА ФУНКЦИОНИРОВАНИЯ РУЛЕВЫХ ПРИВОДОВ И АВТОПИЛОТОВ УПРАВЛЯЕМЫХ СНАРЯДОВ И СТЕНД ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ |  |
Номер публикации патента: 2182702 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01M013/02 F15B019/00 B64C013/36 | | Аналоги изобретения: | БЕКИРОВ Я.А. Технология производства следящего гидропривода. - М.: Машиностроение, 1979, с.211-217. SU 247575 А, 04.07.1969. RU 2052675 С1, 20.12.1995. US 4762205 А, 09.08.1988. SU 962101 A, 30.09.1982. |
| Имя заявителя: | Государственное унитарное предприятие "Конструкторское бюро приборостроения" | | Изобретатели: | Бабичев В.И.
Фимушкин В.С.
Гусев А.В.
Тошнов Ф.Ф.
Чистяков Ю.Н. | | Патентообладатели: | Государственное унитарное предприятие "Конструкторское бюро приборостроения" |
Реферат | |

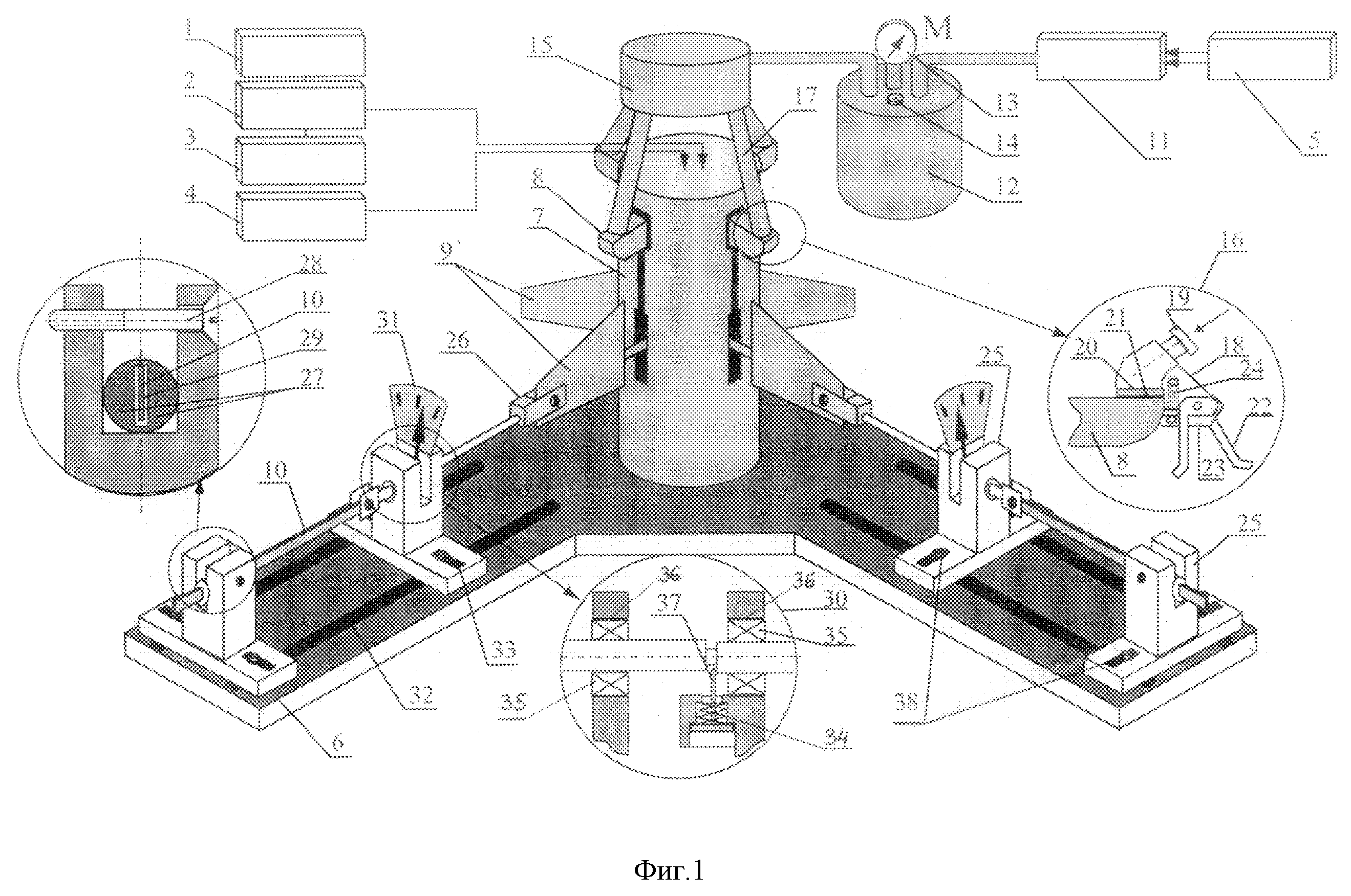

Изобретение относится к испытаниям деталей машин. Стенд содержит генератор импульсных сигналов, пульт управления и контроля, регистрирующий блок, источники электро- и пневмопитания, основание для закрепления проверяемого блока воздушно-динамического рулевого привода (автопилота) с раскрытыми воздухозаборниками и рулями. Предусмотрен механизм нагружения рулей. Пружина механизма нагружения рулей расположена в двух подвижных стойках соосно с осью вращения рулей каждого из каналов управления проверяемого блока привода (автопилота). Пружина с одной стороны закреплена на лопасти руля через накидную вилку, а с другой стороны - в стойке с вкладышами, сжатыми стягивающими винтами. При реализации способа замеряют параметры переходного процесса рулевого привода (автопилота) при отработке импульсного сигнала управления. Изобретение направлено на повышение информативности и надежности проверки. 2 с. и 2 з.п. ф-лы, 2 ил.
|
