| СТЕНД ДЛЯ ИСПЫТАНИЙ ЭЛЕМЕНТОВ ГИДРОАГРЕГАТА РУЛЕВОГО УПРАВЛЕНИЯ |  |
Номер публикации патента: 2173414 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F15B019/00 | | Аналоги изобретения: | SU 1761986 A1, 15.09.1992. SU 962101 A, 30.09.1982. SU 926388 A, 07.05.1982. SU 1707304 A1, 23.01.1992. SU 821775 A, 15.04.1981. |
| Имя заявителя: | Всероссийский научно-исследовательский технологический институт ремонта и эксплуатации машинно-тракторного парка | | Изобретатели: | Черноиванов В.И.
Северный А.Э.
Колчин А.В.
Каргиев Б.Ш.
Данков А.А. | | Патентообладатели: | Всероссийский научно-исследовательский технологический институт ремонта и эксплуатации машинно-тракторного парка |
Реферат | |

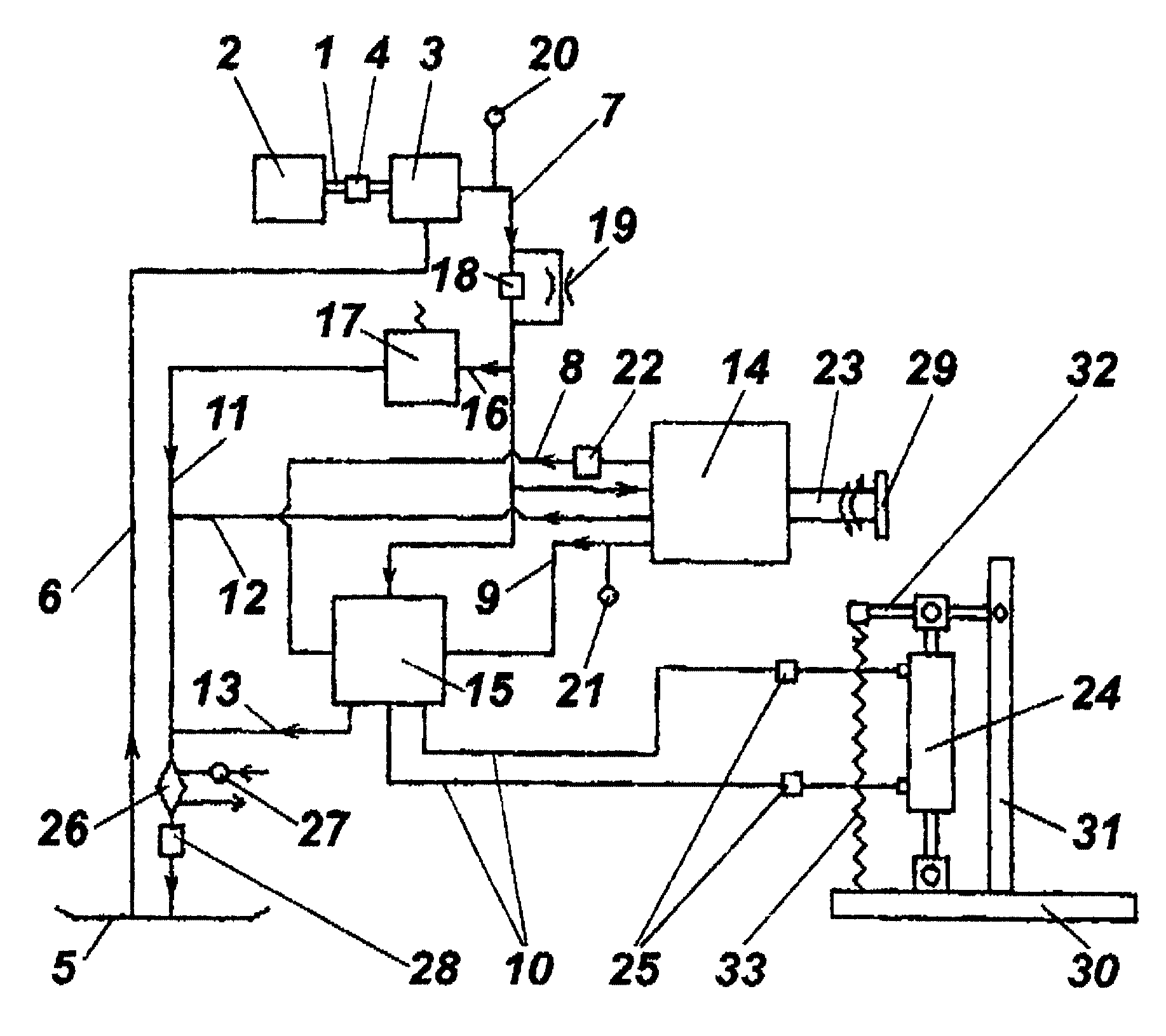

Стенд используется для испытания элементов гидроагрегатов рулевого управления. Стенд имеет гидронасос 3, предохранительно-переливной клапан 17, насос-дозатор 14, усилитель 15 потока и гидроцилиндры 24 поворота колес. Стенд содержит приводной вал 1, при испытаниях соединяемый с валом гидронасоса 3, и гидросистему, имеющую гидробак 5, линию 6 всасывания, первую напорную линию 7, один выход которой подключают ко входу насоса-дозатора 14, а другой - ко входу запорного клапана усилителя 15, вторую 8 и третью 9 напорные линии, входы которых подключают к разным напорным полостям насоса-дозатора 14, а выходы - к разным торцевым полостям золотника усилителя 15, две напорно-сливные линии 10, входы которых подключают к разным напорно-сливным отверстиям золотника усилителя 15, а выходы - к разным полостям гидроцилиндра 24, а также первую 11, вторую 12 и третью 13 сливные линии, входы которых подключают соответственно к выходу клапана 17, к сливной полости насоса-дозатора 14 и к сливным отверстиям золотника усилителя 15. При закрытом кране 18 с помощью датчика 20 давления рабочей жидкости в линии 7 и дросселя 19 определяют производительность гидронасоса 3. Техническое состояние других элементов гидроагрегата, оценивают по показаниям датчика 29 усилия на приводном валу насоса-дозатора 14, измерителя 22 расхода рабочей жидкости в линии 8, измерителя 21 давления рабочей жидкости в линии 9 и измерителей 25 расхода рабочей жидкости в линиях 10. Нагрузку на шток гидроцилиндра 24 имитируют усилием пружины 33. Технический результат - расширение функциональных возможностей. 4 з.п. ф-лы, 1 ил.
|
