JP 8277811 А, 22.10.1996. JP 3260403 А, 20.11.1991. WO 2007033491 A1, 29.03.2007. RU 2195587 C2, 27.12.2002. SU 1810618 A1, 23.04.1993.
Имя заявителя:
Открытое акционерное общество "Всероссийский научно-исследовательский институт "Сигнал" (ОАО "ВНИИ "Сигнал") (RU)
Изобретатели:
Новоселов Борис Васильевич (RU) Лукьянов Лев Евгеньевич (RU) Прячин Борис Николаевич (RU) Прошин Александр Иванович (RU) Бабкин Алексей Валерьевич (RU) Хоменок Виталий Робертович (RU) Коротков Анатолий Иванович (RU) Демидов Георгий Александрович (RU)
Патентообладатели:
Открытое акционерное общество "Всероссийский научно-исследовательский институт "Сигнал" (ОАО "ВНИИ "Сигнал") (RU)
Реферат

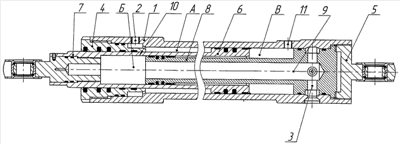

Гидроцилиндр предназначен для перемещения рабочего органа из одного положения в другое. Гидроцилиндр содержит корпус с двумя каналами подвода-отвода рабочей жидкости и с закрепленными на его торцах первой и второй крышками, поршень-шток, установленный в корпусе с возможностью возвратно-поступательного перемещения относительно корпуса и первой крышки с уплотнениями сопрягаемых поверхностей, введен двухсторонний стержень с частями разных диаметров, причем часть стержня с большим диаметром, имеющая длину менее величины хода гидроцилиндра, неподвижно закреплена внутри корпуса гидроцилиндра рядом со второй крышкой, выполненной глухой, а в части стержня меньшего диаметра выполнено осевое глухое отверстие, сообщенное через радиальное отверстие, выполненное в части стержня большего диаметра, с одним из каналов подвода-отвода рабочей жидкости, при этом поршень-шток выполнен с внутренней осевой расточкой, обеспечивающей возможность возвратно-поступательного перемещения поршня-штока на величину его полного хода по наружной поверхности части стержня меньшего диаметра с уплотнением сопрягаемых поверхностей, при этом площадь торцевой поверхности внутренней осевой расточки поршня-штока выполнена равной рабочей площади поршня, образованной наружным диаметром штока и внутренним диаметром корпуса, а газовая полость, образованная внутренней поверхностью корпусами наружной поверхностью части стержня меньшего диаметра, сообщается с окружающей средой через вновь выполненный в корпусе третий канал. Технический результат - уменьшение осевых габаритов гидроцилиндра с сохранением величины его рабочего хода. 1 ил., 2 з.п. ф-лы.
