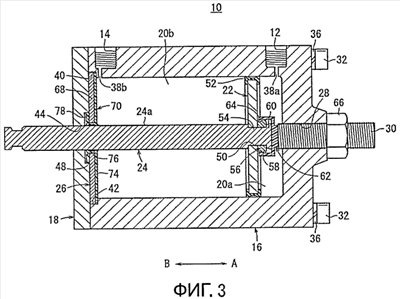

Уплотнительный узел предназначен для уплотнения гидро-пневмоцилиндров. На концевом участке цилиндрической трубы (16), которая образует цилиндрическое устройство (10), с помощью ступенчатого участка (42) устанавливается уплотнительный механизм (26), зажимаемый между цилиндрической трубой (16) и кожухом (18) щтока. Уплотнительный механизм (26) включает в себя тонкую пластину (68), выполненную из металла, и уплотнение (70), прикрепляемое к одной боковой поверхности пластины (68). Пластина (68) и уплотнение (70) образуют одно целое. Технический результат - упрощение конструкции. 9 з.п. ф-лы, 7 ил.
