RU 2170859 C1, 20.07.2001. SU 544778 А, 30.01.1977. RU 2056339 C1, 20.03.1996. US 2997026 A, 22.08.1961. US 3065734 A, 27.11.1962.
Имя заявителя:
Открытое акционерное общество "АВТОВАЗ" (RU)
Изобретатели:
Кулаковский Виктор Николаевич (RU)
Патентообладатели:
Открытое акционерное общество "АВТОВАЗ" (RU)
Реферат

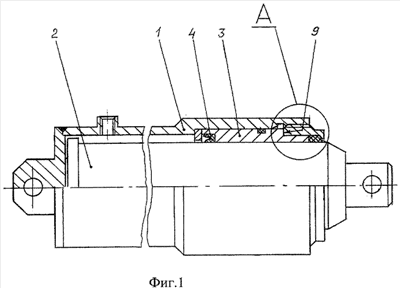

Гидроцилиндр предназначен для перемещения рабочего оборудования подъемно-транспортных механизмов из одного положения в другое. Гидроцилиндр содержит корпус 1, плунжер 2, направляющую втулку 3, уплотнение 4, поджимную гайку 5, грязесъемник 6. Наружная поверхность направляющей втулки 3 выполнена в виде ступенчатого цилиндра с образованием бурта 9, взаимодействующего с торцем поджимной гайки 5, при этом внутренняя расточка поджимной гайки 5 охватывает с радиальным зазором наружную поверхность 8 меньшего диаметра с образованием полости для размещения грязесъемника 6. Технический результат - повышение срока службы гидроцилиндра плунжерного путем уменьшения износа в паре плунжер - направляющая втулка. 2 ил.
