RU 2303174 C1, 20.07.2007. RU 2103566 C1, 27.01.1998. RU 2128790 C1, 10.04.1999. DE 1920184 B2, 27.11.1969. US 3625115 A, 07.12.1971.
Имя заявителя:
Федеральное гоударственное бюджетное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный политехнический университет" (ФГБОУ ВПО "СПбГПУ) (RU)
Изобретатели:
Сорокин Владимир Павлович (RU)
Патентообладатели:
Федеральное гоударственное бюджетное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный политехнический университет" (ФГБОУ ВПО "СПбГПУ) (RU)
Реферат

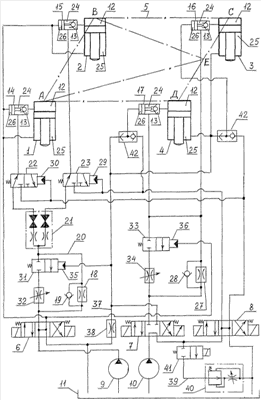

Привод предназначен для вывешивания и горизонтирования грузовых платформ и самоходных агрегатов. Привод содержит две пары установленных по углам платформы гидроопор, гидрозамки, связанные своими надклапанными полостями с поршневыми полостями гидроопор, дроссели, регулятор расхода и источник питания, сообщенный с входными отверстиями трехпозиционных распределителей, причем подклапанные полости гидрозамков первой пары гидроопор сообщены магистралями с первым выходным отверстием первого трехпозиционного распределителя через двухпозиционные трехлинейные распределители, делитель потока и первый дроссель, подклапанные полости гидрозамков второй пары гидроопор сообщены магистралями с первым выходным отверстием второго трехпозиционного распределителя через второй дроссель, вторые выходные отверстия первого и второго трехпозиционных распределителей сообщены соответственно с управляющими камерами связанных с первой парой гидроопор гидрозамков и штоковыми полостями первой пары гидроопор и с управляющими камерами связанных со второй парой гидроопор гидрозамков и штоковыми полостями второй пары гидроопор, выходные отверстия третьего трехпозиционного распределителя сообщены с управляющими камерами связанных со второй парой гидроопор гидрозамков и двухпозиционными трехлинейными распределителями, а регулятор расхода сообщен магистралью с входным отверстием третьего трехпозиционного распределителя, при этом он содержит два двухпозиционных двухлинейных золотника с гидравлическим управлением, причем выходное отверстие первого упомянутого золотника сообщено с магистралью, соединяющей делитель потока с первым дросселем, а его входное отверстие сообщено с первым выходным отверстием первого трехпозиционного распределителя через третий дроссель, выходное отверстие второго золотника сообщено с подклапанными полостями гидрозамков второй пары гидроопор, а его входное отверстие сообщено с первым выходным отверстием второго трехпозиционного распределителя через четвертый дроссель, при этом камера управления первого золотника сообщена со штоковыми полостями второй пары гидроопор, а камера управления второго золотника - со штоковыми полостями первой пары гидроопор, причем выходное отверстие каждого золотника в его исходной позиции разобщено с его входным отверстием. Технический результат - сокращение периода работы привода при переводе платформы как из исходного положения в рабочее, так и из рабочего положения в исходное при условии обеспечения высокой точности ее горизонтирования. 1 з.п. ф-лы, 1 ил.
