МАГНИТОРЕОЛОГИЧЕСКАЯ ПОЗИЦИОНИРУЮЩАЯ И ВИБРОИЗОЛИРУЮЩАЯ СИСТЕМА

Номер публикации патента: 2443911

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2010128978/06

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	F15B021/06 F15B011/12
Аналоги изобретения:	US 5452745 А, 26.09.1995. US 6637556 B1, 28.10.2003. RU 2065092 C1, 10.08.1996. RU 2106543 C1, 10.03.1998. SU 994816 A, 07.02.1983.

Имя заявителя:	Государственное образовательное учреждение высшего профессионального образования "Московский государственный технический университет имени Н.Э. Баумана" (RU)
Изобретатели:	Михайлов Валерий Павлович (RU) Борин Дмитрий Юрьевич (RU) Базиненков Алексей Михайлович (RU) Акимов Игорь Юрьевич (RU)
Патентообладатели:	Государственное образовательное учреждение высшего профессионального образования "Московский государственный технический университет имени Н.Э. Баумана" (RU)

Реферат

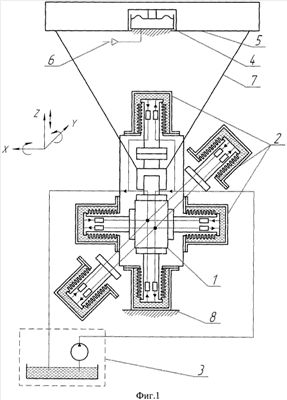

Система предназначена для прецизионного машиностроения. Система содержит основание, каретку, установленную с возможностью перемещения относительно основания, сильфонные гидроцилиндры, насосную станцию, полость свободного слива, входные магнитореологические дроссели и выходные магнитореологические дроссели. Каретка содержит систему трех взаимно перпендикулярных штоков, обеспечивающих перемещение объекта вдоль трех соответствующих осей и закрепленных в гидроцилиндрах за счет сильфонов, гидроцилиндры объединены в единый модуль, закрепленный на фундаменте, а объект перемещения, жестко связанный с подвижной кареткой при помощи трех тяг, закреплен в узле упругой подвески, расположенном соосно с кареткой. Все входные и выходные магнитореологические дроссели дополнительно содержат постоянные магниты, встроенные в магнитопровод, а одна из стенок рабочего зазора дросселя снабжена концентраторами напряженности магнитного поля в виде окружных зубцов, впадины между которыми заполнены немагнитным материалом. В предпочтительном варианте осуществления узел упругой подвески объекта перемещения выполнен в виде пневмоцилиндра с направляющим и уплотнительным элементом в виде упругой мембраны и снабжен трубопроводом для подачи сжатого воздуха. Технический результат - повышение точности позиционирования объекта; уменьшение габаритов; увеличение числа степеней подвижности до трех. 1 з.п. ф-лы, 3 ил.
