DE 3118764 A1, 17.03.1983. ЕР 0771396 A1, 07.05.1997. SU 1399527 A1, 30.05.1988. SU 909368 A, 28.02.1982. SU 1583670 A1, 07.08.1990.
Имя заявителя:
ФЕСТО АГ УНД КО. (DE)
Изобретатели:
ХИРЛИНГ Ульрих (DE) КАЗИМИР Уте (DE)
Патентообладатели:
ФЕСТО АГ УНД КО. (DE)
Реферат

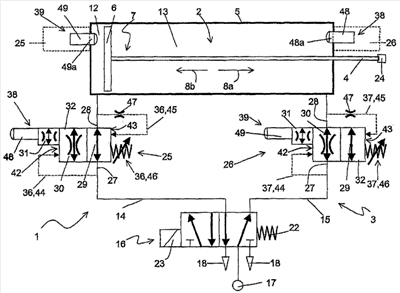

Система предназначена для перемещения рабочего органа из одного положения в другое. В пневматической системе (1) привода движение ведомого узла (7) пневматического привода (2) управляется посредством распределительных клапанов (25, 26), подсоединенных к рабочим камерам (12, 13) пневматического привода (2). Распределительные клапаны (25, 26) содержат, по меньшей мере, одно положение (30) экономичного расхода воздуха и положение (29) большого усилия, задающее относительно предыдущего большее поперечное сечение потока. Благодаря средствам (36, 37) управления добиваются того, что распределительные клапаны (25, 26) в зависимости от давления воздуха, по меньшей мере, в одной рабочей камере (12, 13) переключаются из обычно занимаемого положения (30) экономичного расхода воздуха в положение (29) большого усилия, если выходная часть ведомого узла (7) механизма испытывает при своем движении повышенное сопротивление. Технический результат - экономия расхода воздуха. 14 з.п. ф-лы, 1 ил.
