| ЦИФРОАНАЛОГОВЫЙ ПРЕОБРАЗОВАТЕЛЬ ГИДРАВЛИЧЕСКОГО ПРИВОДА |  |
Номер публикации патента: 2174627 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F15B009/02 F15B011/12 | | Аналоги изобретения: | SU 1733722 A1, 15.05.1992. SU 1791625 A1, 30.01.1993. RU 2103564 C1, 27.01.1998. RU 2067226 C1, 27.09.1996. DE 2757612 B2, 15.01.1981. |
| Имя заявителя: | Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" | | Изобретатели: | Чеканов В.В. | | Патентообладатели: | Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" |
Реферат | |

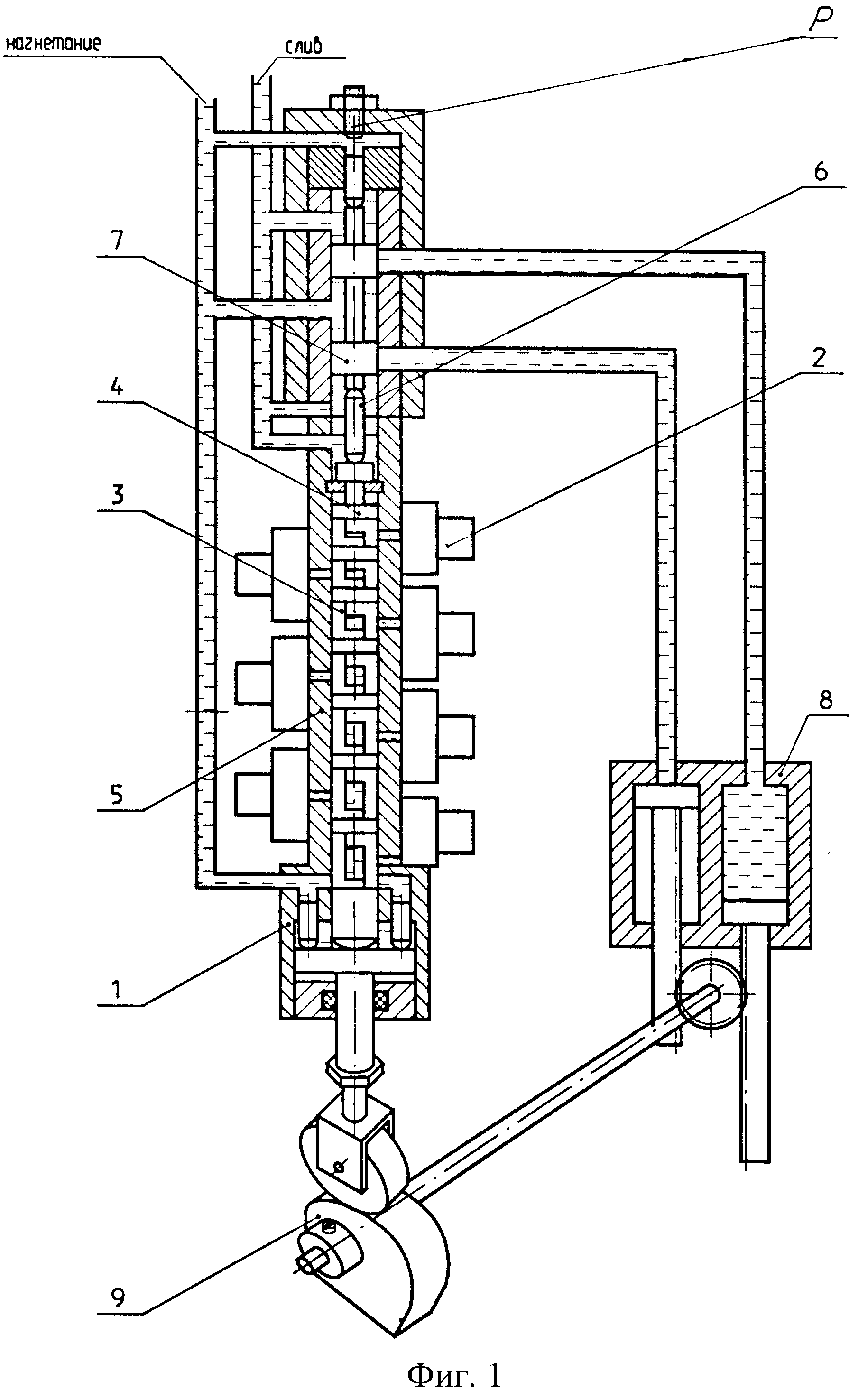

Изобретение относится к гидроавтоматике и может быть использовано в приводах исполнительных органов ракет и других летательных аппаратов. Техническим результатом использования изобретения является повышение чувствительности за счет устранения перекрытия проходного сечения радиальных подводящих отверстий при любом перемещении плавающих поршней. Преобразователь содержит корпус, шток обратной связи, гильзу с осевым отверстием и радиальными подводящими отверстиями, гидроусилители по числу разрядов двоичного кодового электрического сигнала на преобразователе и плавающие поршни, попарно связанные между собой и снабженные отсечными поясками и элементами зацепления, включающими шток с Т-образным буртом и два сегментных паза, образующих с торцом поршня перемычку, причем в осевом отверстии гильзы установлен упор, охватывающий шток поршня младшего разряда кодового электрического сигнала, взаимодействующего с распределительным золотником гидравлического привода. В нем в осевом отверстии гильзы выполнены коаксиальные канавки по числу гидроусилителей, размещенные в плоскости радиальных подводящих отверстий гильзы, связанные гидравлически с сегментными пазами плавающих поршней, при этом суммарное проходное сечение канавки в плоскости, проходящей через ось гильзы, не менее суммарного проходного сечения соответствующих радиальных отверстий. Технический результат - повышение чувствительности и быстродействия гидравлического привода. 4 ил.
|
