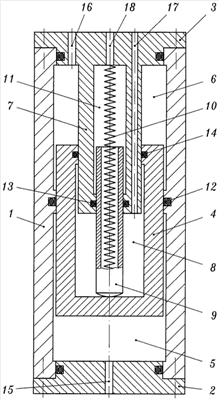

Мультипликатор предназначен для передачи энергии рабочей жидкости с преобразованием ее давления, в частности, в гидроприводах прессов (ковочных, штамповочных и др.) и испытательного оборудования (например, машин для гидравлических испытаний труб). Мультипликатор состоит из корпуса 1, имеющего вид гильзы с внутренним центральным опорно-уплотнительным пояском. Содержит плунжерные гидроцилиндры низкого и высокого давления и возвратный гидроцилиндр. С торцов корпус 1 закрыт непроходными крышками 2 и 3. В корпусе 1 установлен силовой плунжер 4 постоянного рабочего диаметра с образованием рабочих полостей 5 и 6 соответственно низкого и высокого давления. Корпус 7 возвратного гидроцилиндра расположен соосно силовому плунжеру 4, жестко соединен с крышкой 3, расположенной со стороны полости 6 высокого давления, и входит в расточку силового плунжера 4 с образованием дренажной полости 8, в которую выходит плунжер 9 возвратного гидроцилиндра. Плунжер 9 может быть подпружинен относительно корпуса 7 с помощью пружины сжатия 10, установленной в рабочей полости 11 возвратного гидроцилиндра. Технический результат - уменьшение размеров и массы мультипликатора давления одностороннего действия. 1 з.п. ф-лы, 1 ил.
