| ДВУХКАСКАДНЫЙ ЭЛЕКТРОГИДРАВЛИЧЕСКИЙ УСИЛИТЕЛЬ |  |
Номер публикации патента: 2183293 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F15B003/00 | | Аналоги изобретения: | SU 631686 А, 05.11.1978. SU 723238 A, 25.03.1980. SU 1622652 А1, 23.01.1991. FR 2362289 А1, 17.03.1978. US 3814131 А, 04.06.1974. |
| Имя заявителя: | Открытое акционерное общество "Павловский машиностроительный завод ВОСХОД" | | Изобретатели: | Васильев В.В.
Редько П.Г.
Амбарников А.В.
Шишулин А.А. | | Патентообладатели: | Открытое акционерное общество "Павловский машиностроительный завод ВОСХОД" |
Реферат | |

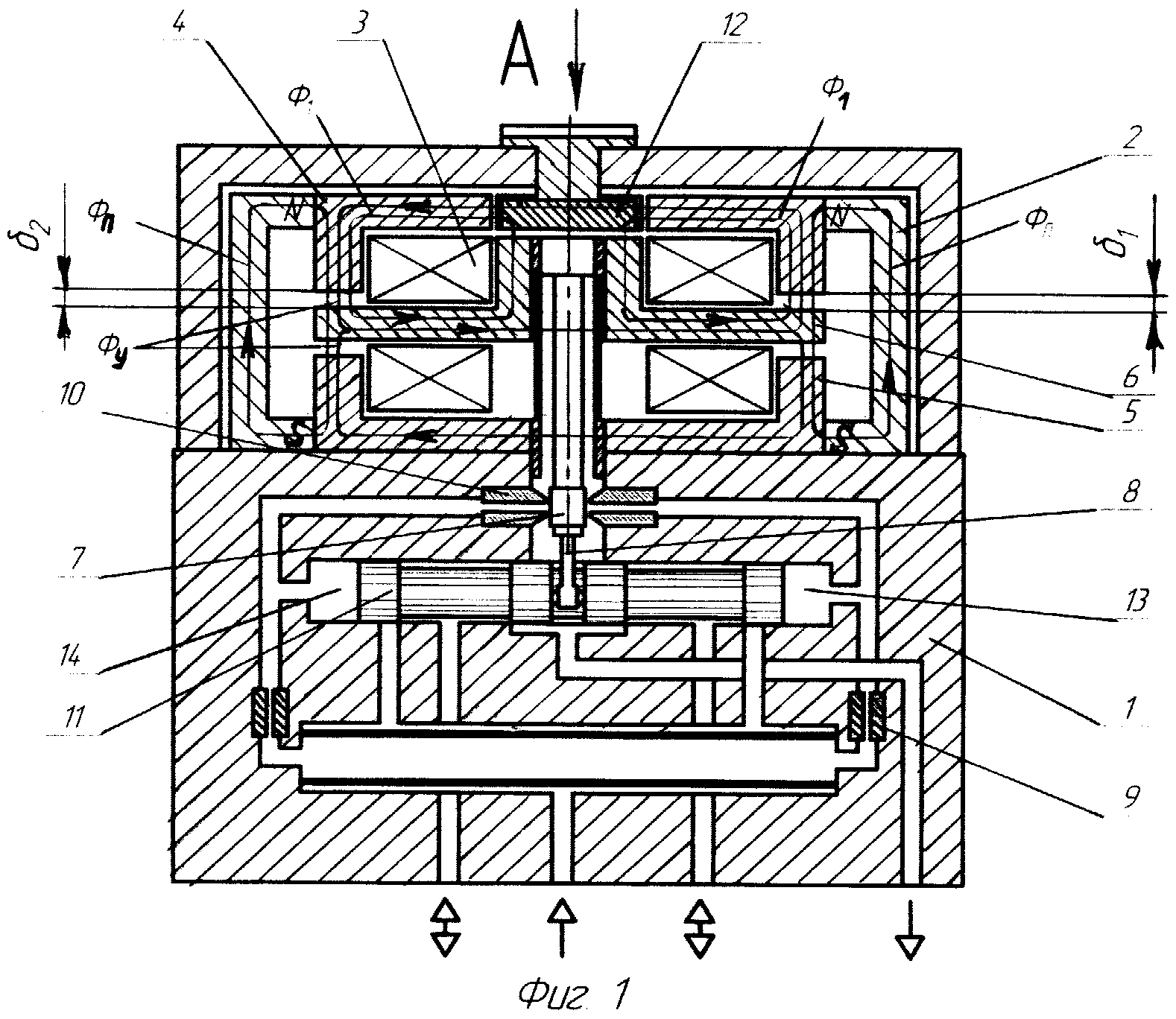

Усилитель предназначен для усиления мощности в гидравлических системах управления различных машин. Усилитель содержит в общем корпусе электромеханический преобразователь с постоянными поляризующими магнитами, катушками управления, верхней и нижней полюсными пластинами, Т-образным якорем, с жестко закрепленными к нему заслонкой и пружиной обратной связи, первый каскад усиления, представляющий собой гидравлический мост с двумя постоянными дросселями и дифференциальным дросселем типа "сопло-заслонка", образованным с двумя встречными соосно расположенными соплами, между которыми расположена заслонка электромеханического преобразователя, а в диагонали моста расположен распределительный золотник, выполняющий функцию второго каскада усиления, золотник шарнирно связан с якорем электромеханического преобразователя при помощи пружины обратной связи, при этом в отверстии верхней полюсной пластины расположен постоянный магнит, установленный дифференциально по отношению к хвостовику якоря и верхним воздушным зазорам с возможностью поворота относительно оси хвостовика якоря. Технический результат - повышение надежности. 3 ил.
|
