SU 1317187 A1, 15.06.1987. SU 1451357 A, 15.01.1989. JP 57171100 A, 21.10.1982. DE 19926226 A1, 21.12.2000. WO 2009/139441 A1, 19.11.2009.
Имя заявителя:
Акимов Александр Петрович (RU), Васильев Анистрад Григорьевич (RU)
Изобретатели:
Акимов Александр Петрович (RU) Васильев Анистрад Григорьевич (RU) Евдокимов Дмитрий Радикович (RU) Макаров Сергей Геннадьевич (RU) Никандров Алексей Альбертович (RU)
Патентообладатели:
Акимов Александр Петрович (RU) Васильев Анистрад Григорьевич (RU)
Реферат

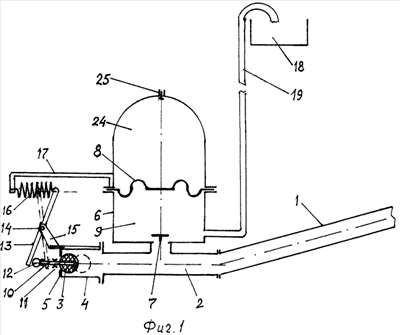

Изобретение относится к водоподъемным устройствам, использующим потенциальную энергию воды, т.к. устанавливается ниже водоисточника. Гидравлический таран содержит корпус 2, водовоздушный колпак 6, ударный и нагнетательный обратный клапаны 3 и 7. Водовоздушный колпак 6 разделен эластичной мембраной 8 большого хода на водяную и воздушную части 9 и 24. В воздушную часть 24 накачивается воздух через вентиль 25 с золотником. Ударный клапан 3 выполнен в виде сферы из плотной, твердой и износостойкой резины и насажен на шток 10. Шток 10 перемещается в направляющей 11 и имеет на конце ролик 12, воздействующий на нижний конец двуплечего рычага, качающегося на оси 14, а верхний конец связан с регулируемой пружиной 16 растяжения или ролик 12 упирается на Г-образный двуплечий рычаг, на конце которого установлен груз-противовес с возможностью изменения момента силы. Изобретение направлено на обеспечение регулирования работы, увеличение надежности, повышение КПД гидротарана. 2 з.п. ф-лы, 4 ил.
