ПОДВОДНЫЙ ГИДРАВЛИЧЕСКИЙ ТАРАН

Номер публикации патента: 2465488

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011124658/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F04F007/02
Аналоги изобретения: SU 1788344 А1, 15.01.1993. RU 2367826 С1, 20.09.2009. GB 191100981 А, 21.06.1911. US 4054399 А, 18.10.1977. US 6443709 В1, 03.09.2002. DE 19926226 А1, 21.12.2000.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)
Изобретатели: Загуменникова Наталья Юрьевна (RU)
Соколов Виталий Юрьевич (RU)
Наумов Сергей Александрович (RU)
Садчиков Алексей Викторович (RU)
Горячев Сергей Вениаминович (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Оренбургский государственный университет" (RU)

Реферат

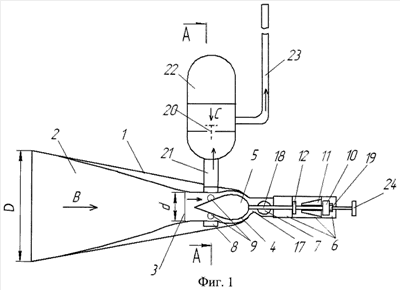

Изобретение может быть использовано в конструкциях транспортирования жидкости, основанных на использовании гидравлического удара. Подводный гидравлический таран содержит корпус 1, подающую трубу 2, включающую гидравлическую трубу 3 с ударным клапаном 4 на штоке 18, сообщенную с нагнетательной трубой 21 посредством нагнетательного клапана 20 и воздушного колпака 22, и сливные трубы 7. Таран также содержит водосборное кольцо 8, расположенное в корпусе 1, с равномерно распределенными по сечению водопропускными отверстиями 9. Ударный клапан 4 состоит из запорного элемента 5, выполненного в форме капли, и приводного механизма 6, включающего два цилиндра, объединенных муфтой, в один из которых встроен постоянный магнит конусовидной формы. Шток 18 содержит жестко закрепленные кольца, упорное 12 и стальное 10. Сливные трубы 7 выполнены коноидальной формы, а подающая труба 2 в форме конфузора. Изобретение направлено на повышение производительности и надежности работы подводного гидравлического тарана. 5 ил.
